材質
Surfacing


　

　


















在 DX9 pixel shader 與光源下，trueSpace7 材質更加的靈活，也有著更多的變化。高解析度的網面會轉換為低解析度，並且會自動產生法線貼圖，這些都可以從顯示模式設定選單中選取，而且不會失去任何顯示上的細節。複合的程序化材質，可以從單一的質感樣式中建立，也可由script或再連結編輯器 (Link Editor) 內用滑鼠拖曳連結而成。

　

法線貼圖於低解析度模型 - 畫面中的犀牛僅有 229 個面

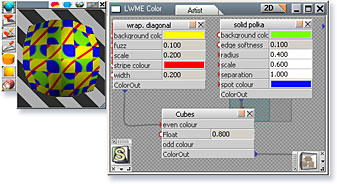

複合材質於連結編輯器

　

HLSL (DX9) 資料庫內的材質，也可以作為基礎的材質，本處是一些軟體安裝後的材質。

由左至右分別為: Metal Cartoon、Gooch、Thinpaint、Anisotropic、Crosshatch

材質編輯器
Material Editor


　

　

　

　












在材質編輯器內，可以即時預覽多階層材質的混合與材質動畫變化。甚至，使用尺寸較大的影像著色，您可以直接改變可調整大小的材質，這會即時顯示變化在場景內物件上。

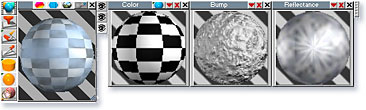

在 trueSpace 內將材質由顏色 (Color)、透明 (Transparency)、凹凸 (Bump) 與反射 (Reflectance) 四種所構成，並且有獨立的視窗顯示每一種材質樣式，並且在畫面中看到材質混合的效果 (下圖左側的視窗)。

 按下材質編輯器右上角的控制項，可展開與靠攏延伸的面板，調整材質的屬性設定，可以從材質編輯器內即時預覽各種設定的改變。

　

除了材質編輯器外，連結編輯器在材質編輯上也是一個非常好用的工具，您可以結合 DX9 與 LW 質感至質感樣式樹狀結構。

這意味者您不只可以改變特定的材質參數，您還可以改變材質的結構，建立新的材質效果，這些都只需要結合現有的材質就可以了。

　

UV 貼圖編輯器
UV Editor










UV 貼圖編輯器可以指定貼圖給任何多邊形，輕易地巡覽 UV 造型，直接繪製顏色、凹凸或是透明度，還可以將模型網面匯出/匯入至 Photoshop 之中，在此您可以根據網面的位置加工，製作符合網面的貼圖。

物件具有二種材質

材質 1 於 UV 編輯器中

材質 2 於 UV 編輯器中

　

展開網面
Unwrapper

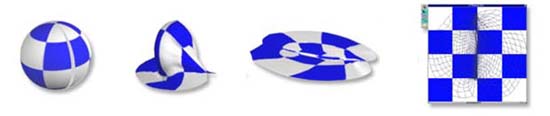

動態展開網面，伸展為多邊形網面為一平面，如同皮膚一般。

　

切薄片，使用刪除面

開始展開網面

 展開為平面
完成於 UV 貼圖編輯器內

　

熱輻射材質轉換
Texture Baking







即時顯示轉換後的模型

 熱能轉換照明計算，包括完整熱輻射表面分佈的結果，轉換為材質貼圖。完全直接地在可編輯的工作空間中，烘托出場景中獨立的物件或多邊體。

具體的做法是將，在複雜的場景中擺設了照明光線後，透過熱能轉換照明計算，將這些光線照明的效果轉變為貼圖，這對於製作擬真的遊戲場景，是非常方便的工具。

　

Procedural Landscape by Michael Arrington
