範例：NURBS造型燈

本文摘錄自-trueSpace6 動畫寶典 by 猶他茶壺工作室 編著

作者：猶他茶壺

適用版本:trueSpace6+

底座的造型

14. 在「NURBS 球體(NURBS Sphere)」工具上按下滑鼠右鍵，可開啟 NURBS 球體的屬性面板，如圖 14a。將其中的參數「頂端角度(Top angle)」調整為 90 (預設值為 180)，「橫節數(Latitude)」為 8 (預設值為 4)。並在場景中加入一個 NURBS 球體。

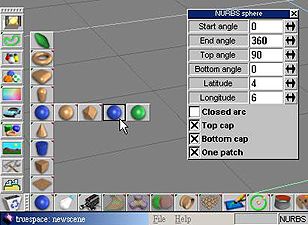

圖14a:NURNS球體工具及屬性

圖14b:加入半個NURBS球體	圖15:反轉NURBS球體

15. 將此 NURBS 球體轉正，如圖 15。我習慣上製作模型時都會對齊網格，通常都會位置以 x=0 及 y=0，故本範例中的模型都會以此為準。

16. 在步驟 14 中增加橫節數是為了製作造型用，視個人喜好設定此參數。在 NURBS 球體上按下滑鼠右鍵可進入編輯模式，先選擇底部上方的整列曲線，如圖 16a。在控制器的角落同時按下滑鼠左右鍵，可等比例的縮小此列曲線，如圖 16b。

圖16a:選取整列線段	圖16b:等比例縮小

17. 重複步驟 16，編輯其他的曲線，完成底部的造型如圖 17a，整個檯燈的造型如圖 17b。

圖17a:完成底座的造型

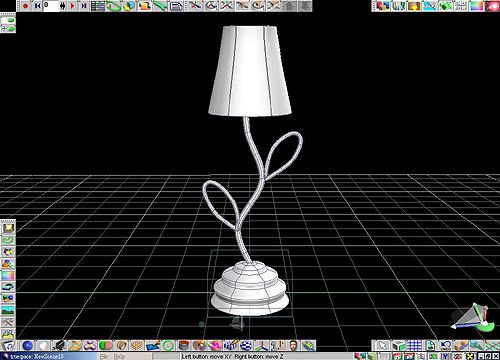

圖17b:造型燈完成
