範例:NURBS造型燈

本文摘錄自-trueSpace6 動畫寶典 by 猶他茶壺工作室 編著

作者:猶他茶壺

Page:1-4

適用版本:trueSpace6+


利用 NURBS 曲面工具來製作具特色的造型燈。完成的場景範例 stylelight.zip (約765K)

燈罩

1. 首先選擇一個不加頂蓋「Top cap」及底蓋「Botton cap」的 NURBS 圓柱體。在 NURBS 圓柱體工具上按下滑鼠右鍵,可開啟屬性面板,可以從此處設定加頂蓋及底蓋,工具如圖 1a;所加入的 NURBS 圓柱體如圖 1b。

圖1a:加入NURBS圓柱體 圖1b:未加頂蓋的NURBS圓柱體

2. 在 NURBS 圓柱體上按下滑鼠右鍵,可進入編輯模式,選取頂部一整列,如圖 2。

3. 控制器的邊緣是控制縮放,同時按下滑鼠左右鍵,稍稍的將頂部的曲線點等比例縮小,如圖 3。

圖2:選取頂部整列 圖3:將選取的頂部等比例縮小

4. 在場景空白的地方可按下滑鼠右鍵,以退出編輯模式。複製本圓柱體,如圖 4。此時是二個圓柱體重疊在一起。


圖4:退出NURBS編輯及複製該物件

5. 在任一圓柱體上按下滑鼠右鍵並根據步驟 2 及 3 將頂部及底部稍稍的縮小,如圖 5a 及 5b。

圖5a:將頂部縮小 圖5b:將底部縮小

6. 現在我們有二個 NURBS 圓柱體,現在我們要將其接合起來。先從頂部的地方接合,請選擇「接合表面(Blend surface)」的工具,如圖 6a。接著要選擇第一個要接合的邊線,請選擇外側的邊線,如圖 6b,接著選擇第二個要接合的邊線,選擇內部的邊線,如圖 6c。接合後在二個邊線間產生一個新的補面 (patch),如圖 6d。


圖6a:接合表面工具

圖6b:接合表面-選擇外側的線 圖6c:接合表面-選擇內側的線

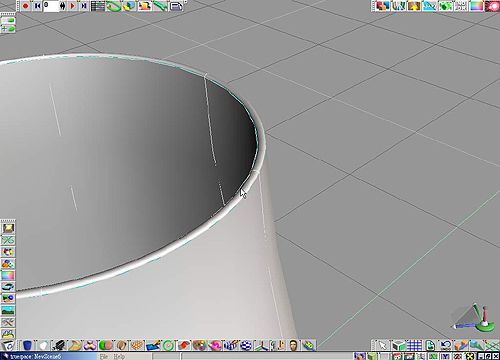

圖6d:接合表面後產生的心表面

7. 接著接合底部的邊線,如圖 7a;如圖步驟 6 的操作,接合完成如圖 7b。
圖7a:接合底部的表面 圖7b:底部接合完成後的表面

我們現在完成了燈罩的部分,接下來我們製作造型燈其他的部分的吧!!
