trueSpace外掛程式介紹（三）

page 4-2

Wave Generator

Wave Generator提供三種不同的波動型態：水波（Wave）、漣漪（Ripple）與旗子（Flag）飄揚的效果。同時每一種不同的效果都可以重復的套用在模型上，您套用越多的水波效果，您的動畫結果越栩栩如生與真實。好比說您可以先套用漣漪的效果，然後再套用水波的效果，甚至更多不同的效果。

Wave Generator的操作介面

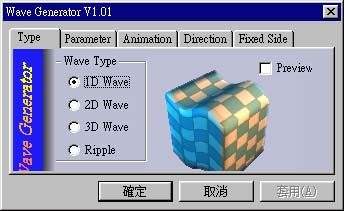

‧水波形態 (Wave Type)，如圖五：

圖五

從此處您可以選擇要套用到物件上的水波形態。
1D、2D及3D是根據模型的軸向進行水波的作用。
Ripple (漣漪) - 特殊的圓形水波，可以模擬石頭投入水面的效果。

啟用預覽（Preview）的核取方塊，可以即時看到 WaveGenerator 所有的參數調整的變化；在套用前使用各種不同的水波形態及參數值，及調整產生水面漣漪的撞擊位置等。

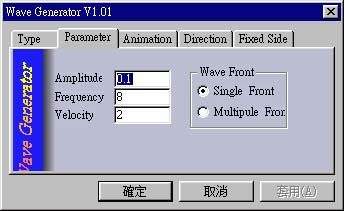

‧水波參數（Wave Parameters），如圖六：

圖六

此處控制所有關於水波形態的主要參數，包含水波振幅（Wave Amplitude）、水波頻率（Wave Frequency）及水波速度（(Wave Velocity)。

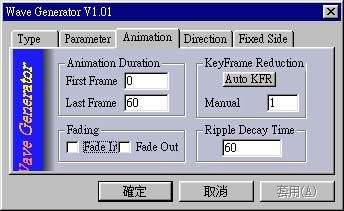

‧動畫參數（Animation Parameters），如圖七：

圖七

動畫標籤中的設定，您可以控制所有不同的水波動畫。其中包含開始及結束時間、波動的淡出 / 淡入（Fade In / Fade Out）、簡化關鍵畫面工具（KeyFrame Reduction）。

其中最特殊的是簡化關鍵畫面的工具，這對於長時間的波動動畫而言，您可以選擇每間隔幾格畫面記錄關鍵畫面，這對於進行波動的計算，可以省下非常多的時間。

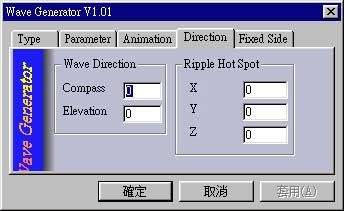

‧水波方向（Wave Direction），如圖八：

圖八

此處您可以控制水波的方向；如同漣漪（Ripple）的撞擊點（開始的位置）。這些參數所產生的效果是根據物件本身的軸心。
其中包括方位（Compass）值，設定水波的水平方向；此處可以設定不同程度的數值，設定值從 0 - 360，從上視圖的左邊（如圖九）及逆時針的方向轉一圈。高度（Elevation）值用來控制水波的垂直方向及高度。

圖九

漣漪撞擊（Ripple Hotspot）：此欄位僅提供漣漪形態的水波使用；您可以在XY軸的地方設定波的起始點，而這個啟始點是從物件中心點計算起（預設值定在物件中心點 0,0,0）。

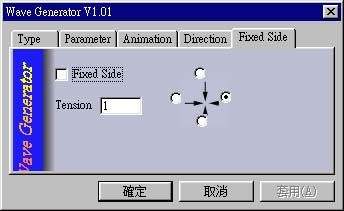

‧固定邊緣（Fixed Side) ，如圖十：

圖十

固定邊緣的設計可以讓您製作動態的旗子及窗簾等；您可以固定住物件的其中一邊，這個邊將不會受到波動的影響（就像是旗子的一側會貼附在旗桿上一般）；您還可以選擇張力（Tension）來控制波動的程度。
