trueSpace外掛程式介紹（三）

page 4-1

撰稿：仕冶資訊

在前幾次中為各位介紹過trueSpace使用的Caligari pluSpack1中的外掛程式，在本次我們再為您介紹同樣是pluSpack1中的另一套外掛程式Mesh Forge、及最近推出的外掛程式Wave Generator（水波產生器）。

Mesh Forge

Mesh Forge彌補了trueSpace變形上的不足，它可以改變多邊形物體的幾合造型；它一共提供了六種修正器（Modifier），有彎曲（Bend）、扭曲（Twist）、變粗細（Taper）、縮放（Scale）、雜亂度（Noise）等五種型態上的變化，這些變化的效果還可以經由關鍵畫面的記錄，製作各種變形的動畫。

操作介面

Mesh Forge跟之前所介紹過的Primal Particle是同一家公司所開發的產品，所以在介面上二者看起來非常的類似，每個修正器上都是使用旋鈕操控的方式；同時它使用堆疊（Stack）器的方式來重復作用不同的修正器。其介面分為五個部份，如圖一：

圖一

• 基本元件（Primitives）：選擇要進行操作的元件，MF提供五種基本元件或是您可以選擇自訂的模型。
• 修正器（Modifiers）：在選擇好操作元件後，下方的修正器圖示的按鈕就會亮了起來；您可以選擇直接點選圖示加入不同的作用。在選擇修正器後，下方會出現它的操作面板，每種作用的效果都有其自己的修正器介面。
• 堆疊修正器（Modifier Stack）：Mesh Forge所提供的是可堆疊修正器，講白話一點就是在同一個模型上，您可以同時選擇不同的修正器作用不同的效果。您還可以將修正器進行操作的參數儲存起來，套用到其他的模型上。
• 動畫控制（Animate）：根trueSpace的動畫記錄方式一樣，您可以選擇要記錄的關鍵畫面，或是重播所產生的動畫；唯一不同的是，它無法自動記錄關鍵畫面，您必須使用手動的方式記錄。
• 完成（Finish）：當所有的修正器設定及關鍵畫面的錄製完成後，最後一個步驟就是套用（Apply）到模型上，或是取消此操作。

下面我們可以看到Bend、Twist、Taper的作用效果。

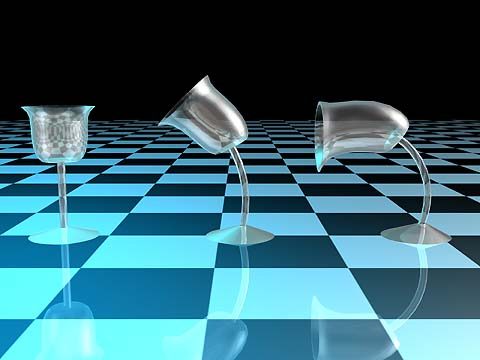

Bend：如圖二，畫面左側的杯子是原始形狀，中間及右側的杯子分別彎曲45度及90度。

圖二

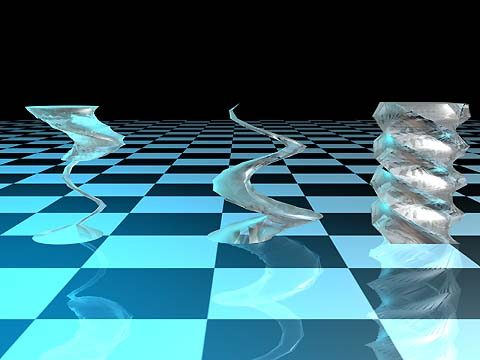

Twist：如圖三，畫面中的右側的物件是長方體扭曲720度的結果；中間及左側的物件在，扭曲時，除了根據Z軸（垂直於地面）作用外，還可以調整其扭曲時位移的效果，便成像畫面中的螺旋形。

圖三

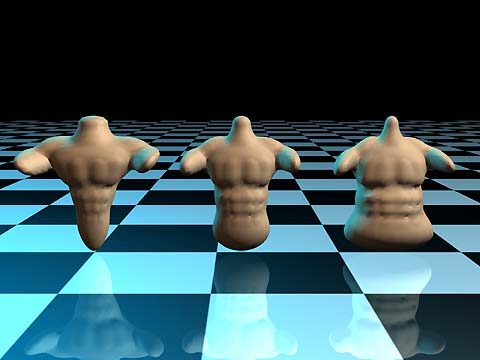

Taper：如圖四，畫面中間的物件是原始形狀，左側及右側的物件是經由Taper所處理的效果，其不同在於變粗的程度高低的位置不同。

圖四

Mesh Forge2所產生所有型態上的變化，都可以根據模型的軸向進行變化，同時其作用位置也可以加入變化；操作中的各種變化都可以經由其動畫錄製工具記錄起來。您還可以使用其堆疊修正器的方式，將數種不同的修正器效果加以組合在一起，所產生的變化效果更是無窮。
