trueSpace6 NURBS 工具新動力

喇叭製作

作者：猶他茶壺

適用版本:trueSpace6+

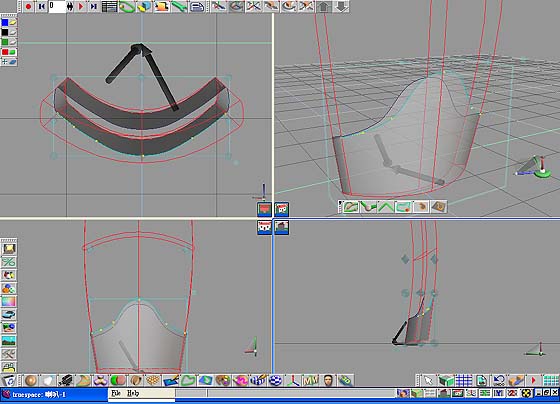

19. 將圖層1隱藏，把圖層 3 打開，開始製作前蓋的下半部，選取前蓋後，按下右鍵進入編輯模式，點選 Draw trimming curve，再選取被裁切的邊界，再按下修剪外部 (Trim off outside) 或修剪內部 (Trim off inside) 使前蓋顯示出下半部，如圖 20。

圖 20 : 前蓋下半部的製作

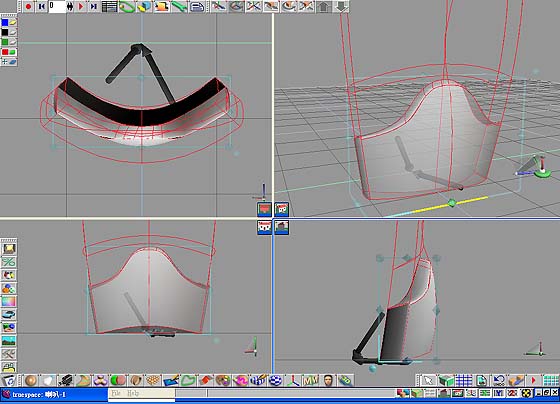

20. 接著再編修下半部，將邊界的頂點及曲面稍作一些變化，然後照上半部的做法，將邊界完全封閉，如圖 21。

圖 21 : 修飾前蓋下半部

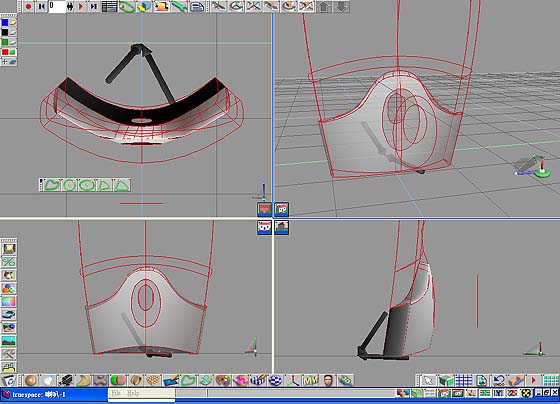

21. 在下半部的前方畫二個橢圓，一大一小，用曲線投影工具，將下半部給裁切掉，如圖 22。

圖 22 : 製作前蓋下半部的裁剪曲線

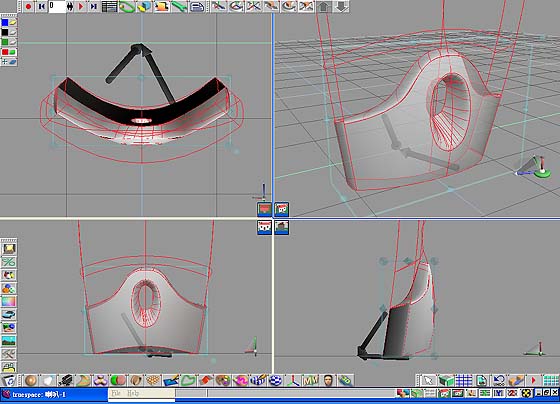

22. 再使用接合表面接起來，如圖 23。

圖 23 : 接合前蓋的下半部

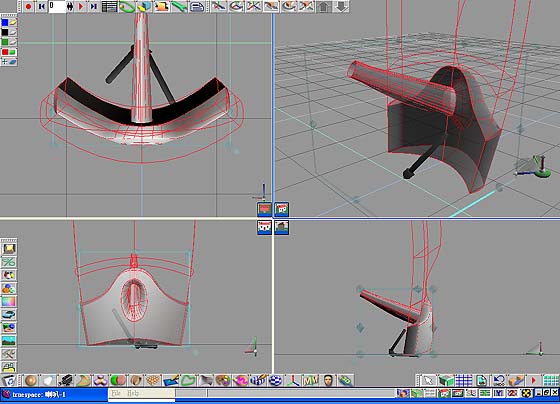

23. 後面的洞則用延伸工具延伸出曲面再做編輯即可，如圖 24。

圖 24 : 使用延伸工具

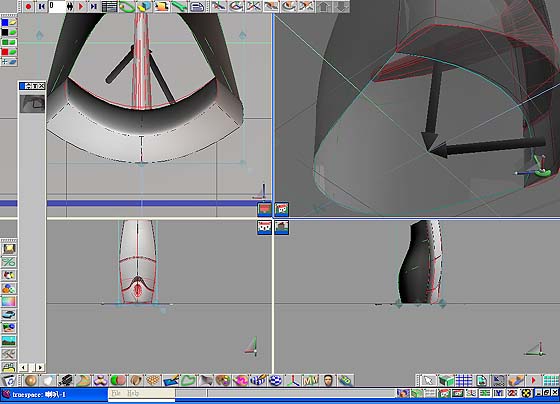

24. 現在可以將所有圖層開啟，只剩下最後的步驟了，就是將喇叭後蓋補上曲面，將視窗轉到喇叭下方，使用 Curve form edge 從前蓋的下半部及後蓋下方各匯出一條曲線，如圖 25。

圖 25 : 從 NURBS 物件上取出曲線

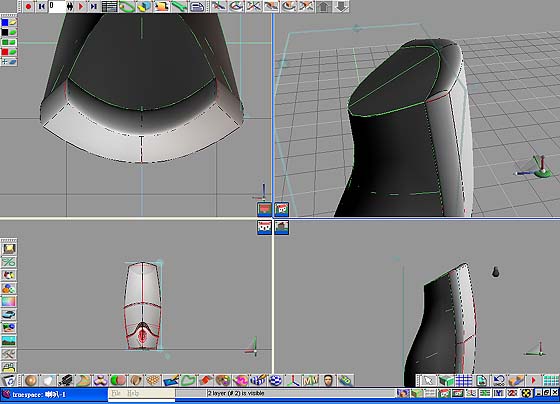

25. 使用表面成形工具製作出後蓋下方的曲面，接著再用接合表面工具讓曲面和後蓋結合起來，後蓋上方的曲面也依此方式製作，如圖 26。

圖 26 : 加上頂蓋及底蓋

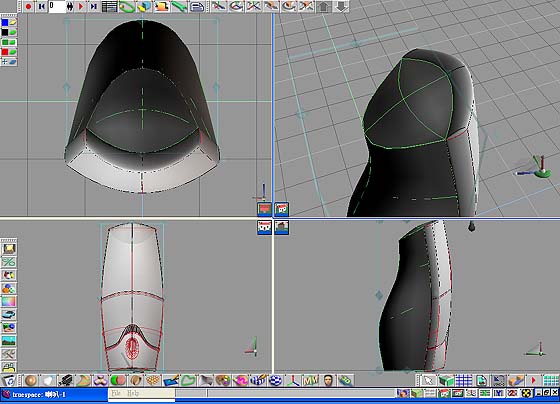

26. 後蓋完成後再使用拉出補線將上方曲面加一條補線，再稍做編輯，讓上方的曲面有點凹凸變化，如圖 27 便大功告成了。

圖 27 : 修飾頂蓋的造型->完成

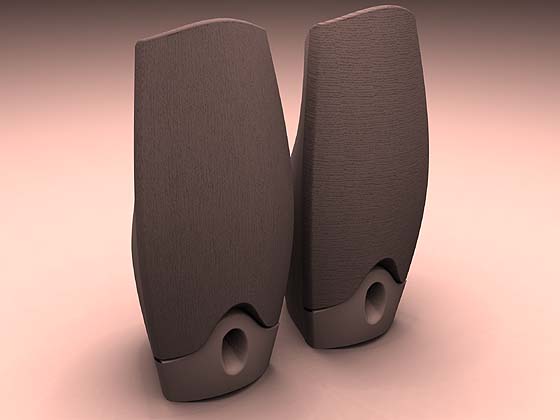

27. 為前蓋加上布紋的質感，場景中的光源使用環景光 (Image Base Light)，著色後的喇叭造型。

完成圖
