trueSpace6 NURBS 工具新動力喇叭製作作者：猶他茶壺 |
|
| Page:1-3 |
適用版本:trueSpace6+ |
|
|
|
|
現在 3D 動畫軟體中加入 NURBS 的工具似乎已經是種趨勢，trueSpace
在 5.0 時就已經加入 NURBS Patch
的工具，這讓使用者除了多邊型的編輯工具外，多了另一種製作模型上的思考。
trueSpace6 對於 NURBS 的工具強化了許多，諸如 Patch 加蓋、裁剪曲線的繪製、曲線投影...等工具，雖未臻完美，但是對於 NURBS Patch 造型的製作上，已經可以讓我們省下很多工了。 同時，本版本場景編輯時加入了 "階層" 的觀念。這真的是很方便的工具，在製作一個複雜的模型時，您可以將場景分成好幾個不同的階層，每個階層都可獨立編輯，不會讓你左選右選都選不到正確的物件，同時每一層的線條都可以用不同的顏色表示，現在，無論多大或多複雜的場景都不會，讓你輕鬆的編輯場景。 本文中，我們將搭配新的場景階層編輯的運用，及新的 NURBS 工具來製作出喇叭的造型。
1. 在 trueSpace6 當中多了一個非常好用的圖層管理功能，它可以將場景中的物件分層管理，讓一個場景中不會有太多物件而造成製作上的不便，各個基本功能請參照圖 1，通常場景預設的圖層名稱為 Basic

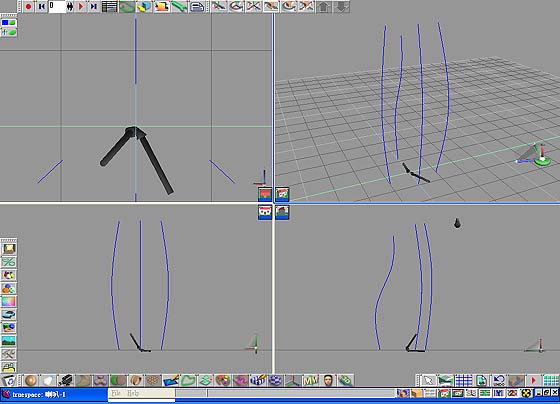

2. 用新增曲線工具，製作出喇叭的四周邊線，如圖 2。

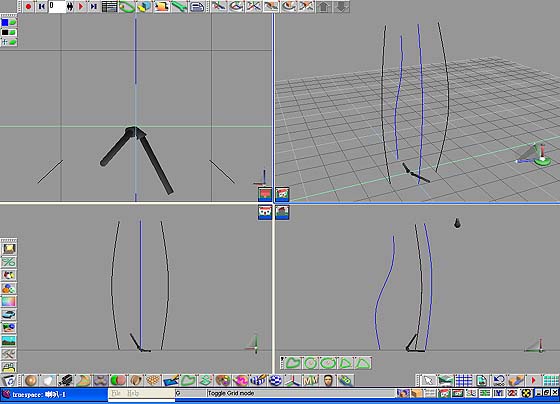

請注意：在這邊要先說明一點，在 trueSpace6 中複製物件之後，現在並不會直接的貼上物件。直接按下 Ctrl+c 進行複製，滑鼠右下角會出現一個 "+" 的符號，你可以在要貼上的地方按下滑鼠左鍵就可以貼上了，若要原地複製，直接點選原本的物件即可。 3. 新增一層圖層 (此圖層預設名稱為 1)，使新圖層在作用狀態，再選取喇叭左右兩邊的邊線，按下 Ctrl+c 作複製，在原本線條上點選一下即可在新圖層貼上，如圖 3。
請注意：從圖 3 左上角的圖層設定中可看出，Basic 圖層物件線條顏色為藍色，新增加的圖層 1 物件線條顏色為黑色。當您再製作一個複雜的物件時，善用圖層的管理，可讓您事半功倍。
|
|
|
|
|
|
