NURBS 車體

Page : 2-2
作者 : Casey W Frisbie

日期 : 2001/4/6
適用版本 : trueSpace5

加入車窗及擋風玻璃

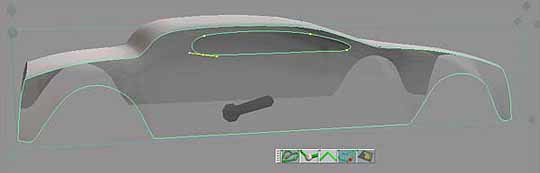

步驟 8). 使用向下一階層工具或鍵盤的向下鍵，選擇到一片車殼並使用修整 (Trim) 工具，如圖所示的建立一個封閉的曲線做為車窗；使用相同的方式在車頂上做個天窗及前後的擋風玻璃。

封閉底盤

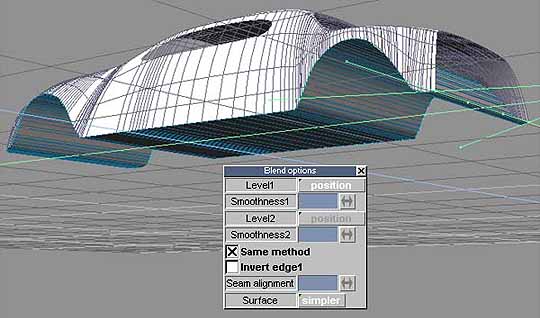

步驟 9). 重複前面所使用的接合工具 (Blend)，在二片車殼的底盤曲線上接合出一個新的表面。在接合工具上按下滑鼠右鍵，開啟接合工具的屬性面板，並設定水平表面 (Level 1 & 2) 為 "位置 (Position)"。可產生一個底盤的表面，如上圖所示。

製作前後保險桿

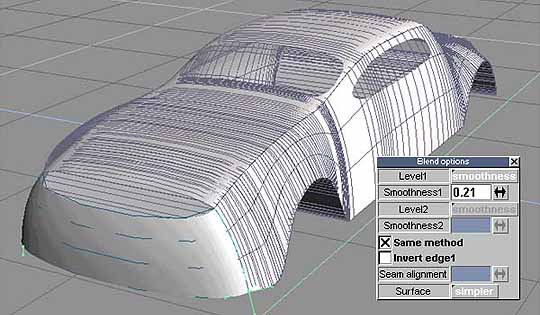

步驟 10). 再次使用接合工具，為前後汽車保險桿的曲線產生新的表面。前保險桿的接合工具的屬性參數設為 "平滑 (smoothness)" 且其數值為 0.21；後保險桿射為 "平滑 (smoothness)" 且其數值為 0.09。

現在汽車的前後分別有一個小的開口。我們使用與接合工具 (Blend) 類似的縫合工具 (Stitch)，此時其會提示您選取表面的邊線，選取前保險桿上方的邊線；接著會出現警告訊息，說明將會刪除 NURBS 曲線結構資料及轉換為 NURBS 補面 (Patch)，均選擇 "YES"。使用相同的方式處理汽車後方的開口。

保險桿細節

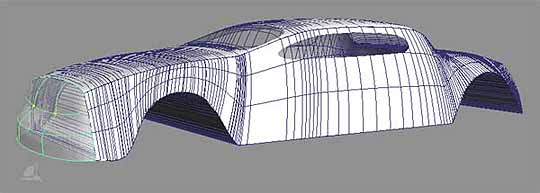

步驟 11). 選取前方的保險桿並按下滑鼠右鍵進入編輯模式。選取補面 (Patch) 的一邊並點選 Refine 補面工具按鈕，並加入一些補線於中間的區域。使用 NURBS 的編輯工具選擇部分的點，調整其位置，令其看起來像汽車的保險桿。

加入玻璃於窗戶開口處

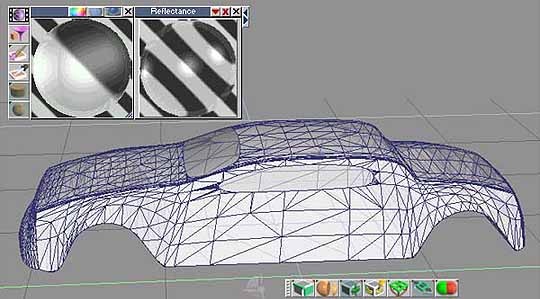

步驟 12). 若是您未在每個操作步驟儲存檔案的話，尤其是在切下車窗前的步驟的話。再接下的步驟說明如何製作玻璃的部分，將無法使用 NURNS 修整 (Trim) 的方式；您可能必須將車體轉換為多邊形，並使用增加面的工具來加入車窗，如上圖示轉換為多邊體。

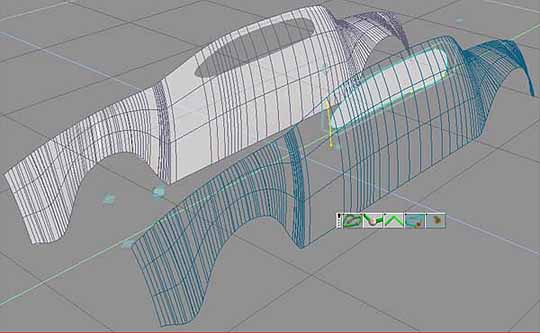

步驟 13). 載入先前儲存檔的汽車，其中一個有車窗的車體，另一個則沒有。有車窗的車體所切除的區域，可以做為 "(Trim off outside)" 所選的區域。如此一來有個好處，你可以擁有一個玻璃物件獨立於車體之外；同時二者車窗的曲線完全相同，若是要進行編修也很方便，如下圖。

加入修整 (Trim) 細節

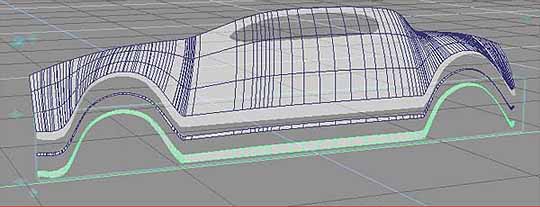

步驟 14). 你可以很容易 "Refine 補面 (Refine Patch)" 的方式，加入修整 (trim) 片段於車體上。然後，使用 "剪下補面 (patch scissor)" 的工具剪下這些區段。使用相同的方式剪下汽車的車門、引擎蓋及行李箱蓋，所加入的這些細節端賴你所建立的車體外型，很棒吧!!

當您的車體已經完成各項的製作時，將其轉換為多面體並將其加入到你的作品中。於上述的圖片中，我使用多層次彩繪 (multi-layer paint) 於車體上。並使用 Marlin Studios 的 Downtown Surfaces for the scene textures。

trueSpace5 的 NURBS 工具完善及強大，雖然感覺上頗為複雜的，但只要掌握住使用上的技巧，很輕易的就可以創造出具特色的元件。在此與各位分享 NURBS 工具的使用、建立及整合。
