trueSpace4新功能：光源篇

pgae 2-2

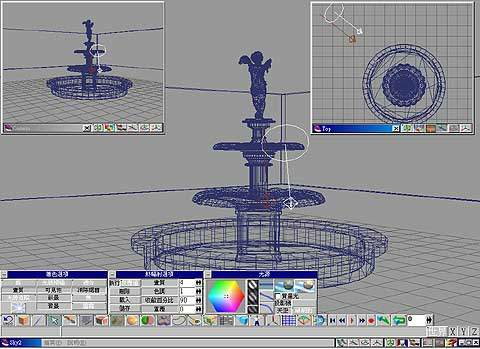

畫面中（圖八）我們使用一盞天空光加上一盞自然光，二盞光源的方向，強度及角度都一致，陰影的部份來自於自然光，其所產生的戶外影像會更加的真實。圖九是熱輻射算圖前的畫面，我們可以很明顯的看出場景中牆壁的逆光處，顯得很黑暗，除非要加上反方向的補光；圖十是熱輻射算圖後的影像，在整個場景中的光線顯得比較飽和，畫面也比較自然。

圖八

圖十一及圖十二分別是加入天空光前後的比較。

區域光

圖十三

區域光模擬來自正方形或長方形區域的光線，而非單點光源 (如泛光燈或聚光燈光源)。實際例子的區域光可能為長方形螢光燈裝飾，或是大型的照明標誌。

在框線模式下，場景內的區域光以某個平面加上垂直於其上的直線來表示，直線代表區域光投射的方向。如果是在即時著色的顯示模式，則區域光物件底部的明亮表面會即時顯示區域光的顏色，其光源類似聚光燈可以旋轉位置，也能縮放而加大區域光的效果。

標準的光線掃瞄－光跡追蹤著色也支援區域光源，但是已經過簡化，所以能夠加速效果的產生 (譬如，半陰影畫面濃淡交接處於光跡追蹤或光線掃瞄/光跡投射著色時，就無法完整的運算)。

在熱輻射模擬中，區域光基本上被當作一般的發出光能之平面，也適用標準多邊體所採用的物件品質設定，不過區域光有個重要的不同之處，就是熱輻射運算在經過許多執行間隔後，才會將其考慮進來。

如果使用區域光再加上陰影投射，則區域光的大小便是著色時間的重要考量，區域光變大時，由於陰影分佈的增加，將使得運算的時間加長，不過所產生的陰影會比較柔和，而形成更為真實的擴散效果。

雖然區域光於熱輻射及一般的著色模式下，都會產生不錯的效果，不過如果加入光跡追蹤陰影，將增加大量的陰影計算，而延長著色的時間，但是結果卻比單點光源的效果更為真實。

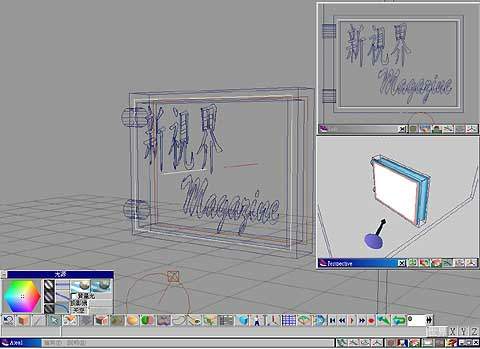

廣告標誌：在圖十四場景中的廣告看板前後各加入一盞區域光，然後我們再將文字置於區域光之前，在標誌的左前方加入一盞比較暗的天空光作為夜晚的環境光源，經由熱輻射計算後所產生的畫面如圖十五。區域光的可見性─跟其他光源不同的是，區域光在著色的影像下都是可見的。

圖十四

圖十五

在trueSpace之中除原有的三種光源外（泛光燈、聚光燈及自然光），再搭配上本次為您介紹的三種新光源，一共有六種不同的光源，所有的光源都可以跟熱輻射算圖法進行搭配，突破傳統的光線無法進行多重反射及漫射的效果，它可以將場景中所有的光源達到能量的飽和，讓您在使用上選擇性多了不少，僅管是單調的燈光，也可以創造出真實的畫面。

（本文刊載於新視界99年四月號中）
