trueSpace4新功能：光源篇

本篇文章刊載於新視界雜誌1999 四月號

pgae 2-1

在前次我們提到了trueSpace4的新功能，其中的熱輻射是許多朋友們最關心的，本次我們將為您介紹trueSpace4中搭配新的著色引擎所提供的三種新光源：投影機、天空光與區域光的使用技巧及用途。其中的天空光及區域光搭配熱輻射算圖更能顯出其特色。

投影機

圖一

投影機光源投射焦點集中的影像，而非一般的光，它能夠模擬幻燈片投影機的投射效果；在未指定任何的投影影像的檔案之前，其光源是無作用的（也就是說其強度為0）。您可以從光源面板中的投影機選項指定投影影像的貼圖檔案（圖二），其檔案格式可以為圖檔tga、bmp、jpg、tiff等格式，您還可以指定動畫檔案格AVI的檔案作為像是電影播放的效果。

圖二

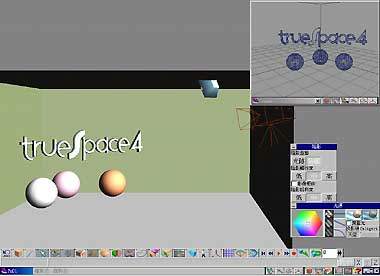

圖三的場景上方我們擺設了一盞投影機光源，投影機光源與一般的光源一樣，其強度、色相、衰減方式及陰影產生模式都可以由光源面板中調整，圖四是著色後的影像。

圖三

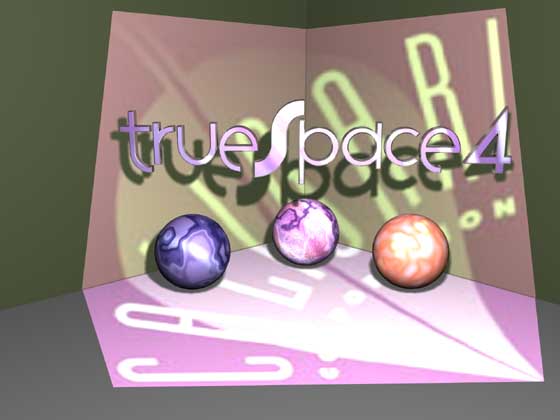

圖四

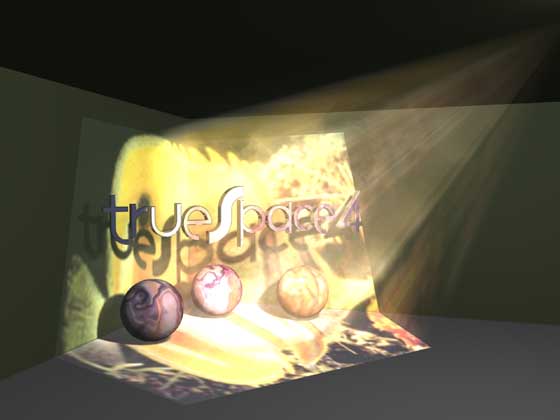

投影機光源與聚光燈一樣是指向性的光源，在使用上的方式也類似，你必須注意它的位置及照射方向；投影機光源也可以搭配使用質量光，這樣我們就可以利用其特性來產生彩色的質量光束（圖五）。

圖五

天空光

圖六

天空光源在熱輻射的運算中，是被用來模擬天空的照明。天空被模擬為無限半徑的隱藏半球體，位於目前場景中心的上方。太陽的位置由箭頭方向所決定，箭頭由光物件末端的圓盤往下指。只要改變光源的顏色，您便可以調整場景的氣氛，以對應於每天的不同時辰 (譬如橘紅色調，便是模擬午夜時刻的極佳顏色)。

很多人都會將天空光與自然光混淆；其最大的不同在於自然光是直射光源，未受光處就會產生陰影；但是就真實的環境而言，來自於太陽的光線會經過大氣中雲層的反射，向四面八方照射，這也就是天空光的作用所在；而以往我們為了達到上述的效果，在場景中我們必須加上好幾盞光源來進行補光，現在我們只要利用天空光就完成場景中所需要的光線。

需要注意的是天空光只能模擬來自天空的光線，而非太陽本身，因此天空光最適合與自然光搭配使用。天空光未經熱輻射模擬前，其光源是無作用的。

光源面板上的型態設定，可用來決定天空中的光線如何分佈，如圖七。

圖七

陰天的：陰天的天空表示最亮的部分籠罩於正上方 (場景頂端)，不論箭頭指向何處。

二者中間: 二者中間的天空提供由太陽方向所部分決定的光線，不過也部分指向頂端。

晴朗的：晴朗的天空表示最亮的部分由太陽位置所決定（方向箭）。

注意：雖然您使用天空光時，可以啟用陰影投射，不過不建議您如此做，因為將會大幅度的增加熱輻射運算的時間。
