模型範例-樓梯的製作作者：猶他茶壺 |
|
| Page:2-2 |
適用版本:trueSpace6+ |
|
|
|

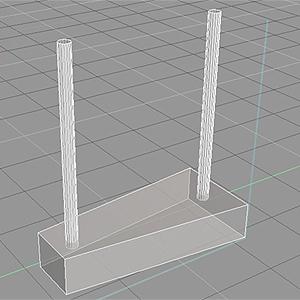

陣列教學--旋轉梯有時在一些場景當中，我們會需要做到重複性高的模型，例如軍隊，鐵軌，旋轉梯等等，平常最一般的做法，就是不斷的複製再做排列，但是這樣做的話，往往會因為一些誤差，而使模型變得不整齊或是距離不同，在trueSpace6當中，Array Tools(陣列工具)則可以為您省下不少時間。 15. 請先建立一個長方體，並將其中一邊縮小，加上兩個圓柱，並且用等位聯結將所有物件連接起來，如圖15。

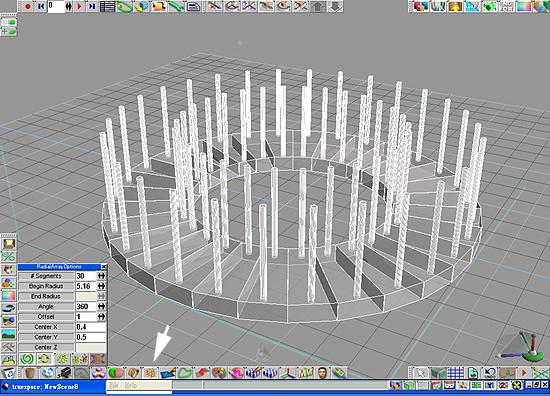

16. 按下物件建立半徑排列(Create Radial Array)之後再選一個點作為圓形陣列的原點，把設定物件跟隨半徑排列路徑(Toggle follow patch of radial array)打開。

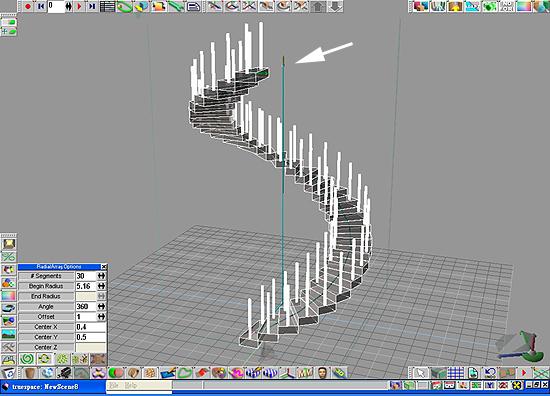

17. 按下滑鼠右鍵，原點會出現一個黃色的箭頭，拖曳此箭頭，陣列就會變成螺旋狀。

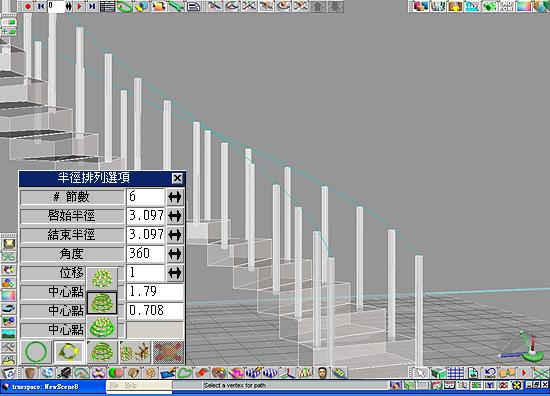

18. 按下半徑排列選項面板內的->選擇半徑排列物件上的點, 將通過此點的線建立為曲線，並選取圓柱的頂點，接著系統會提示"選擇頂點以建立路徑曲線"，然後在扶手位置上選擇一個點，讓線條皆通過所有的圓柱。並重複此步驟再另一側的扶手上建立出曲線，如圖18。

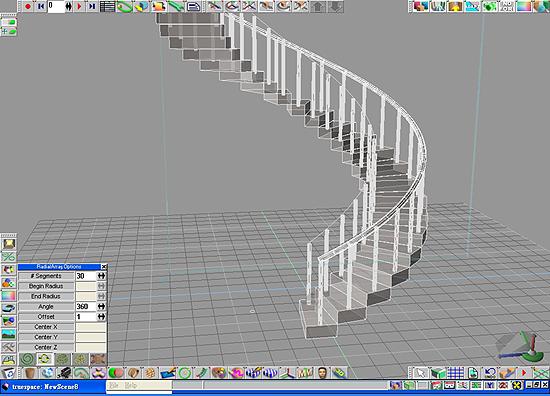

19. 畫一個圓圈並再複製一個，選取其中一個圓之後，執行沿路徑延伸表面(Loft surface)，點選通過圓柱的線，這樣扶手就做出來了，將另外一邊的扶手也做出來，如圖19。本處使用圓形作為扶手，若是需要特殊的造型的話，可以使用自行繪製的曲線

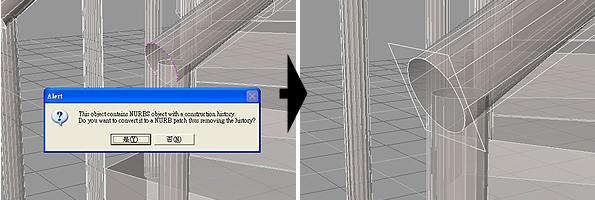

20. 執行Cap tool，選擇扶手孔的邊，這時會出現一個對話方塊，直接按是，扶手的孔就會有一個圓形的面，如圖20。

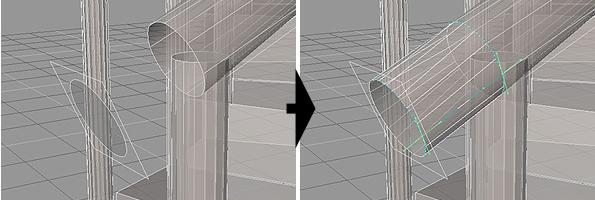

21. 按下鍵盤上的↓鍵，然後再按←或→鍵，選取剛剛製作的圓面，將它移開一點，執行Blend surface，將兩個面連接起來，接著把所有的孔都封閉起來，旋轉梯就完成了，如圖21。
22. 完成作品如下圖22。
|
|
|
|
|
|
