模型範例-樓梯的製作

Page:1-2

適用版本:trueSpace6+

在本教學中，我們利用trueSpace的模型與排列編輯工具，來建立二種造型不同的樓梯模型，如下圖。

1. 先畫一條曲線，它的曲度差不多是您旋轉梯展開來的長度。

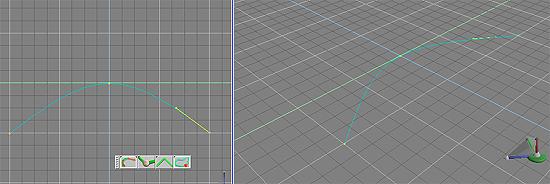

圖1: 繪製曲線

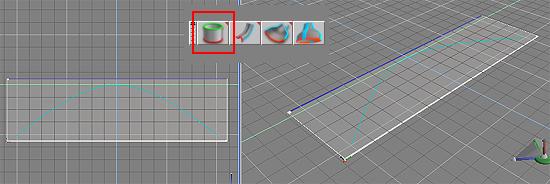

2. 按下Extrude tool讓曲線延展出來。

圖2: 從邊線延伸物件

3. 將曲線朝一方向延展。

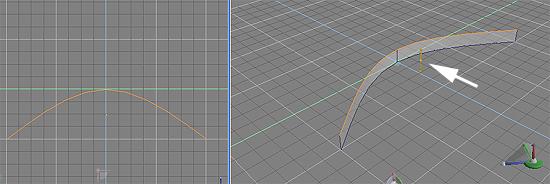

圖3: 延伸表面

4. 在這曲面的垂直方向再複製一個相同的曲面。

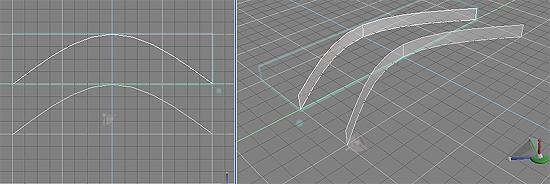

圖4: 複製曲面

5. 按下接合表面(Blend surface)按鈕，接著系統會要求您選取曲面上的二段邊線，我們分別選取二曲面上緣的邊線。

圖5: 接合表面工具

6. 選取曲面的邊緣，就自然會出現連接的曲面以及控制器，移動綠色的控制器，達到您要的平面的曲度(張力)，此處我們會需要銳利的接合面。

圖6: 接合表面

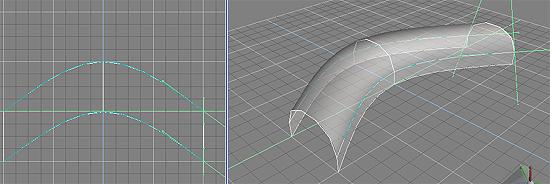

圖7：將所有的開放曲面給連接起來後的樣子。

圖7: 接合後的造型

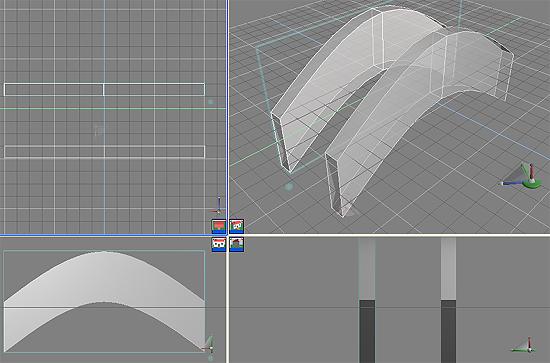

8. 將扶手轉正之後再複製一個在另一側。

圖8: 將其轉正並複製

9. 建立一個立方體做階梯~建議解析度設大一點,大約4左右。

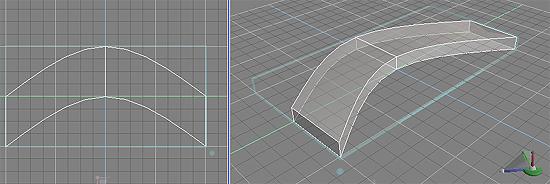

圖9: 利用正方體製作階梯

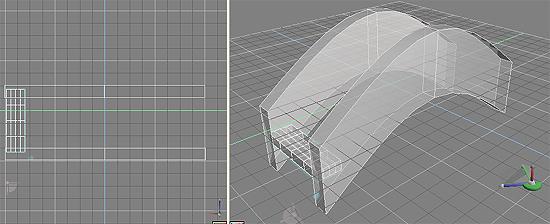

10. 將階梯按造自己所需的做排列~在這邊我只是大略的排列一下。

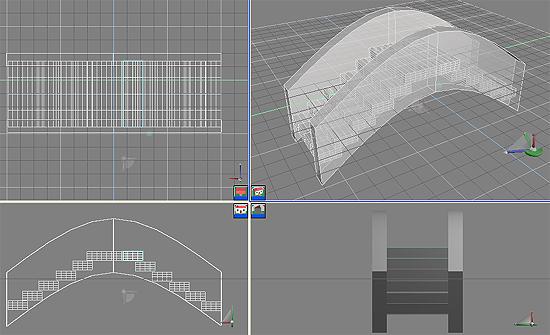

圖10: 擺設階梯位置

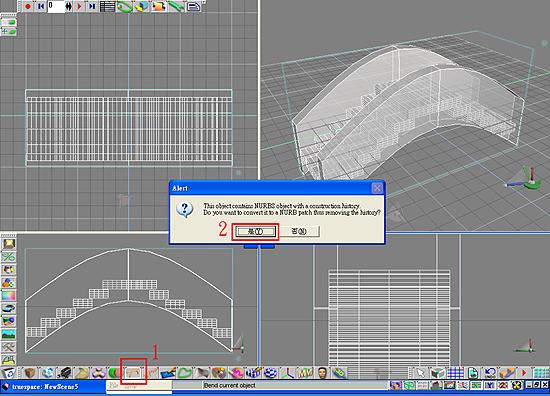

11. 將所有的物件連結在一起，按下變形工具中的彎曲(Bend)按鈕，會出現一個對話方塊，詢問您是否要刪除NURBS物件的建構紀錄，請按是。

圖11: 彎曲工具

12. 出現Bend控制器，請將它旋轉至你要的角度，控制要彎曲的方向。

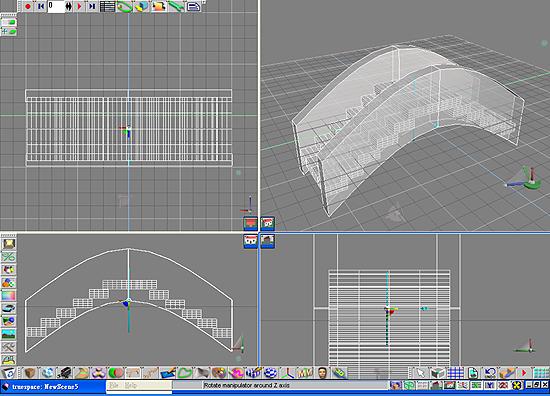

圖12: 彎曲控制器

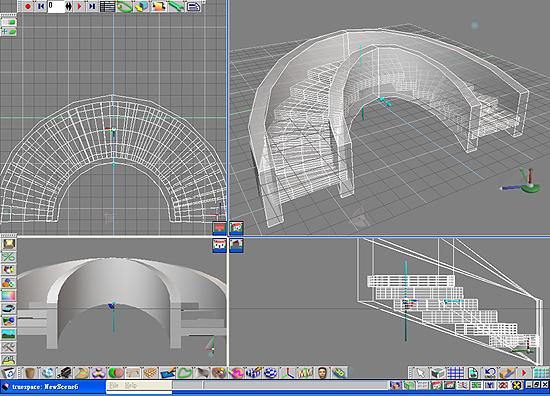

13. 再拖曵控制器當中的箭頭鈕，其旋轉梯的兩側便會開始做變形，變形至您要的曲度便算完成了。

圖13: 彎曲階梯

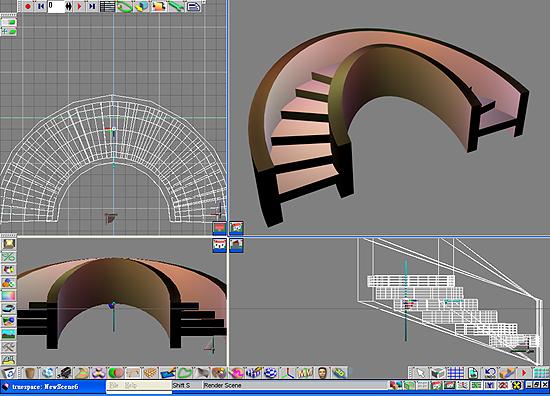

14. 加上燈光的完成圖。

圖14: 完成的造型
