NURBS魚的製作

作者：猶他茶壺
Page:1-3

適用版本:trueSpace5+

在本單元中我們回顧一下NURBS物件的基本操作模式來完成卡通魚的模型及貼圖的設定，以及完成場景設定上的一些元素，如燈光與質量光的效果。


完成的作品圖

NURBS 魚的模型

1. 加入NURBS基本元件：首先在場景中加入一個8*8的NURBS球體，並調整其造型稍扁一點的橢圓形狀，如圖1。編輯模型時建議您將模型置放在場景的正中間，會比較方便參考調整的參數；為方便物件的觀察，最好使用trueSpace的四格視窗模式。


圖1: 加入NURBS圓柱體

2. 拉出補線：在NURNS物件上按下滑鼠右鍵可進入NURBS編輯模式，並在圖2箭頭處的位置拉出NURBS補線，如圖2。

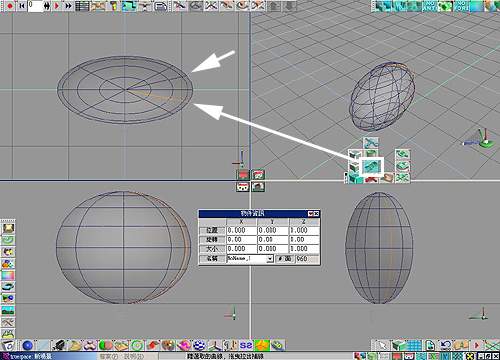

圖2: 拉出補線

3. 選取物件上的點並將其拉出來，然後按下滑鼠右鍵可開啟該點的控制器 (ISO-Curve，同等控制器)，如圖3箭頭所指處，控制器上的控制桿可調整其張力以改變造型，如圖3。

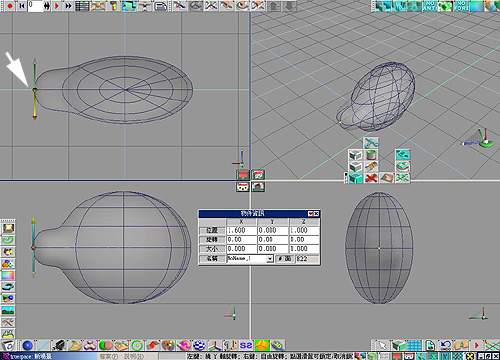

圖3: NURBS同等控制器

4. 再選取另外一個點，重複上一步驟進行編輯，如圖4。

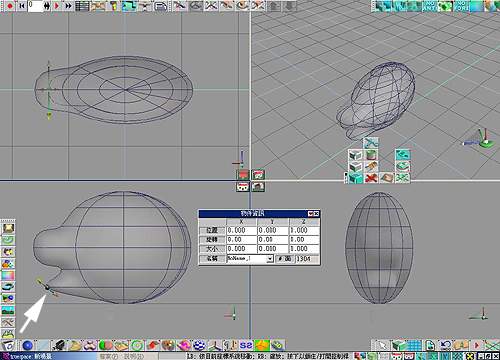

圖4: 編輯造型

5. 魚體尾部的造型：依照前面的步驟調整魚體尾部的造型，如圖5。

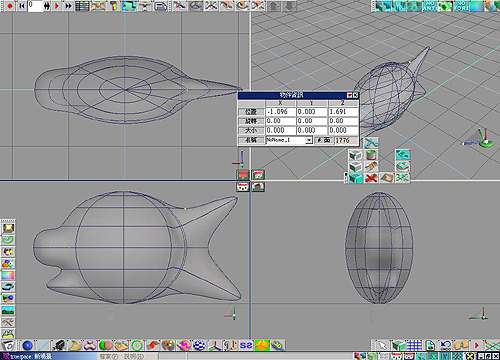

圖5: 魚體尾部造型

6. 魚體背部的造型：依照前面的步驟調整魚體背部的造型，如圖6。

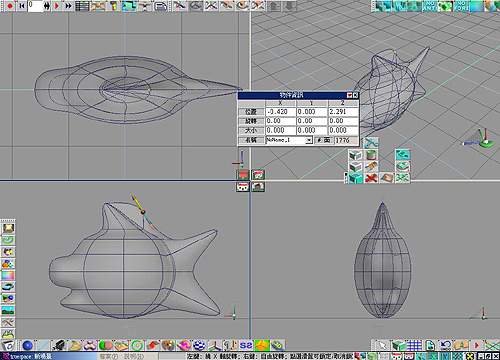

圖6: 魚體背部的造型

7. 魚體鰒部的造型：依照前面的步驟調整魚體鰒部的造型，如圖7。

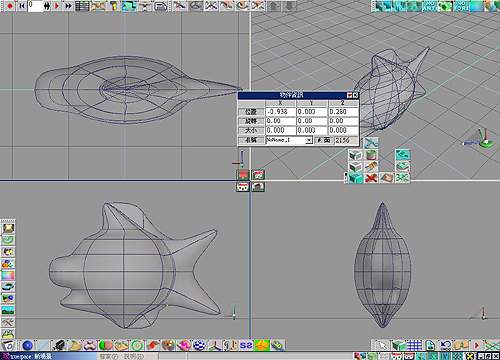

圖7: 魚體鰒部的造型

8. 魚體面部的造型：依照前面的步驟調整魚體面部的造型，如圖8。

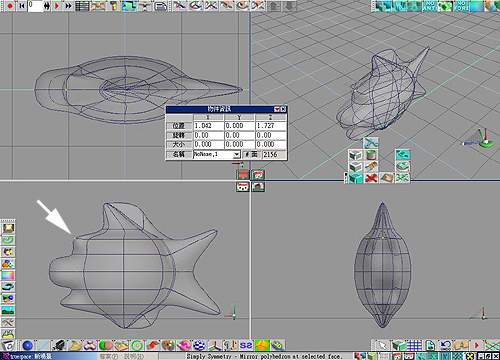

圖8: 調整面部的造型

　
