蝸牛怪的製作

資料整理：仕冶資訊技術服務小組

適用版本:trueSpace5+

眼睛的製作

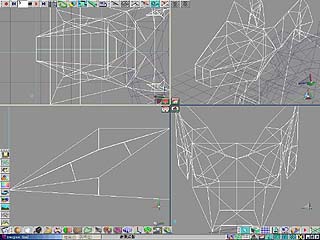

1. 在眼睛適當位置上利用點編輯「點編輯」工具製作出眼睛的位置，如圖；並再增加一些線條來增加眼睛的生動度，如圖。

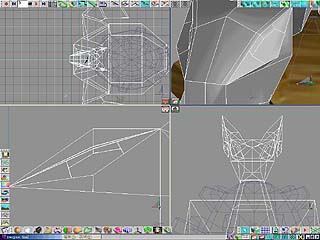

2. 利用點編輯「點編輯」工具選擇兩個眼睛的面，將其延展至適當高度；然後將延展出來的面縮小；再分別將縮小的面往頭部裡移動至適當位置，使成為凹陷的眼窩，如圖；如此眼睛的基本型已經大約出來了。

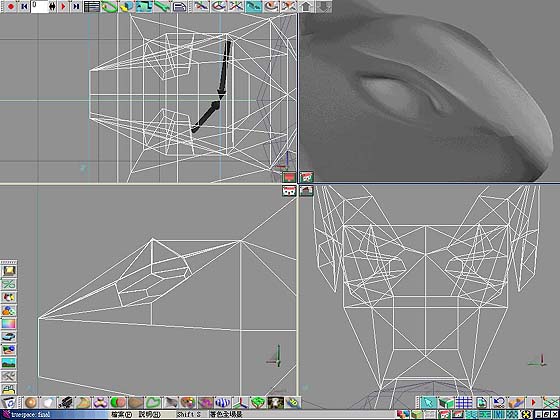

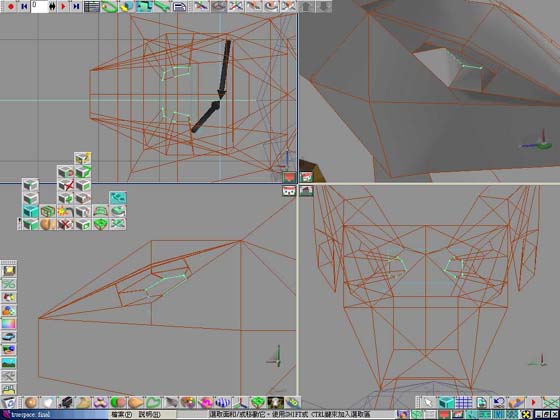

3. 接下來是眉頭的部分；點選眉峰的2個點，如圖；將其提高位置到需要的高度，如圖。

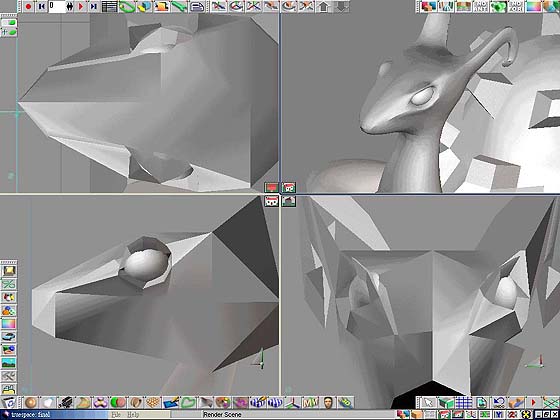

4. 接著是眼睛的部分，在場景上增加一個解析度為10*16的球體，將他的位置台高至眼窩的地方，並且旋轉角度與潛入眼窩的深度，調整好第一個眼珠之後只需要複製球體，另一邊的眼珠就輕易的完成了，如圖。

在製作的過程中，你可以任意加邊線來增加製作的容易度與精細度。

貼圖設定

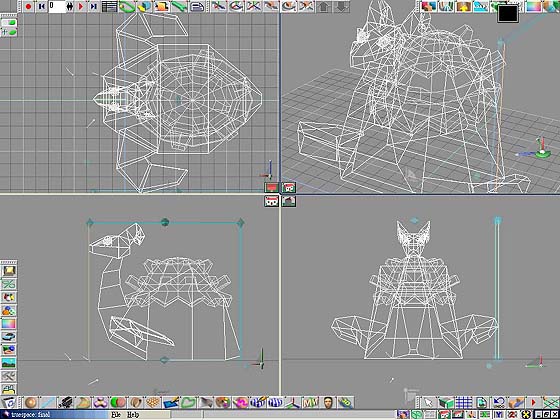

1. 首先設定的是身體部分的貼圖；選擇身體的模型，接著按下planar UV Projection（平面貼圖）貼圖模式，並且將貼圖方向調整到適當角度，如圖，按下空白鍵確定貼圖模式。

2. 打開「UV Mapping Editoe」會出現UV Mapping Editoe 視窗，（要注意的是正確顯示貼圖物件模型必須沒有執行 SubDivision），選擇視窗左邊的第5個按鈕「Export bitmap」，如圖；此時會出現一個「另存新檔」的對話方塊。

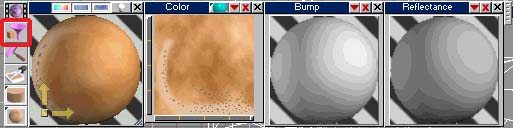

3. 利用輸出的這張圖替這隻蝸牛怪設計一個心目中理想的貼圖吧！。要在trueSpace 6 中設定貼圖；先在左邊介面的直立按鈕終點選第四個按鈕，開啟 Material Library選擇Caligari的貼圖模式，點選Material Editor按鈕會出現材質編輯窗，在color 視窗上點選滑鼠右鍵會出現一個「Get Texture Map」的對話方塊，可以直接選擇剛剛設計的貼圖。

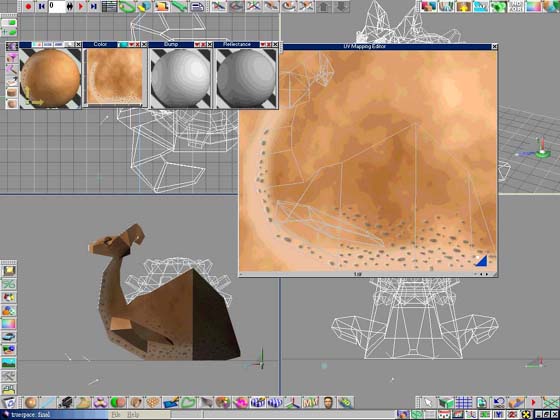

4. 選擇好貼圖檔案只要點選材質編輯器左邊第二個「Paint Object」按鈕，即可在場景上看到已經貼好剛剛那張圖的模型了，如圖。

5. 接下來的殼的部分只需重複以上貼圖的動作即可。
6. 完成圖。
