動畫現場-變形塑管的應用

Page:1-2

適用版本:trueSpace5+

在本篇文章中，我們將回顧一下 trueSpace 的基本功：使用螺旋工具製作出酒瓶，再利用變形塑管工具讓人物變形。若是你要製作出人物被吸入酒瓶的動畫的話，這個範例會很好用。

利用螺旋 (Lathe) 工具可輕易的製作如酒瓶、花瓶、杯子...等，或是任何規則的圓形器皿物件。

1. 利用新增多邊形曲線 (add Polyline) 工具繪製出酒瓶的剖面，進行此操作時您最好使用上視圖，如圖 1。

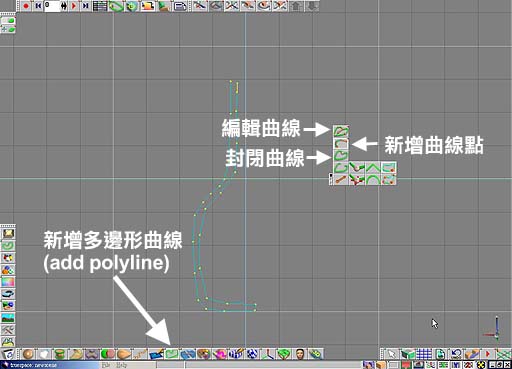

圖 1 : 利用新增多邊形曲線繪製瓶子的剖面

2. 使用曲線編輯工具中的移動曲線點 (Move curve point)，來編修你的曲線造型。若是曲線並未封閉的話，使用封閉曲線 (Close curve) 來將曲線封閉，如圖 2。

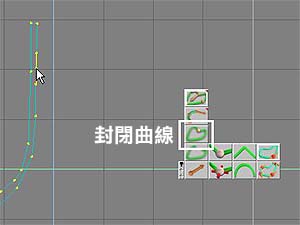

圖 2 : 封閉曲線

3. 曲線編輯完成後，在場景的空白處按下滑鼠右鍵，可退出曲線編輯模式，如圖 3。若是要繼續編輯曲線的話，請在此取線上按下滑鼠右鍵，即可進入編輯模式。

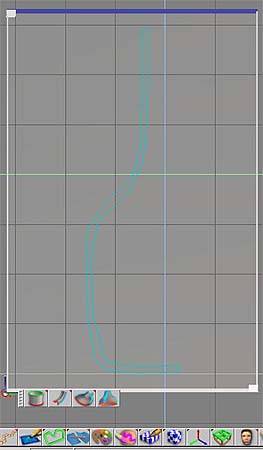

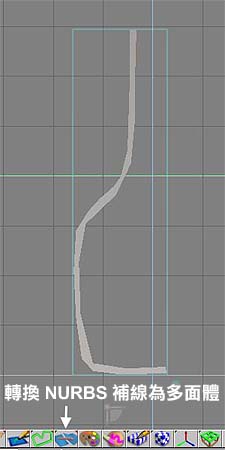

圖 3 : 曲線編輯完成	圖 4 : 轉換 NURBS 補線為多面體

4. 選擇轉換 NURBS 補線為多面體 (Convert NURBS patch to polyhedron) 工具將此取線轉換為多邊形，如圖 4。

5. 在模型上按下滑鼠右鍵進入點編輯模式，選擇點編輯：面工具，選取一個面，如圖 5。

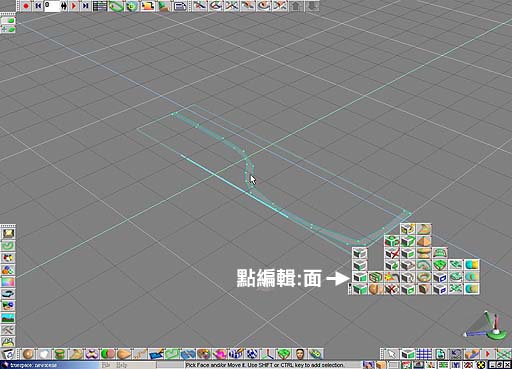

圖 5 : 進入點編輯:面的選取模式，選擇一個剖面

6. 選取面後使用延展工具組中的螺旋工具，此時您在畫面中可以看到 3/4 的圓形線段出現，這是螺旋的延展路徑，如圖 6。

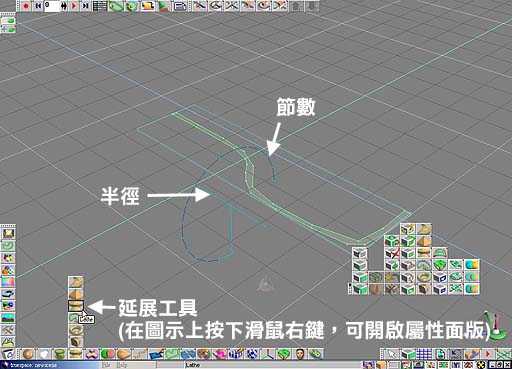

圖 6 : 使用延展工具

7. 在螺旋工具按鈕上按下滑鼠右鍵，可開啟螺旋屬性面板，設定如圖 7。螺旋的參數設定如下：

節數 (Segments):此參數控制螺旋延展次數，數值越高越圓滑，此處設定為 24。
角度 (Angle):螺旋延展的角度，此處要轉一圈，設定為 360 度。
旋轉 (Rotation):調整半徑前，應先調整旋轉數值，此為控制螺旋的方向。原來的螺旋位置為反方向，將其設定為向內螺旋，設定為 180 度。
半徑 (Radius):半徑必須與剖面的底部切齊，按下棋數值調整按鈕 (向左向右的箭頭)，可調整數值。
螺旋 (Helix):這是螺旋參數值，如果希望製作螺旋造型的物件，可設定此參數，但本處我們設定為 0。

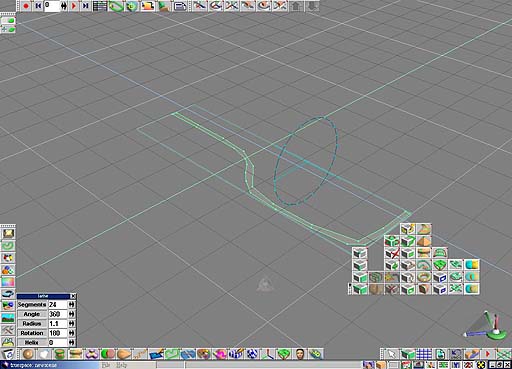

圖 7 : 螺旋參數設定後

8. 再次按下螺旋工具即可完成造型，如圖 8；若是此時的造型並不如您的希望，您可以按下復原 (快速鍵為 Ctrl+Z)。

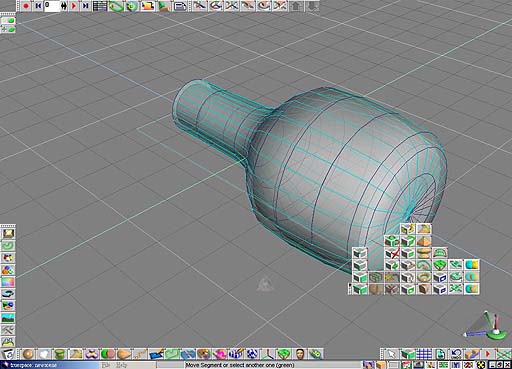

圖 8 : 完成螺旋 (再次按下螺旋工具圖示)

9. 完成並將其豎立起來的造型，如圖 9。

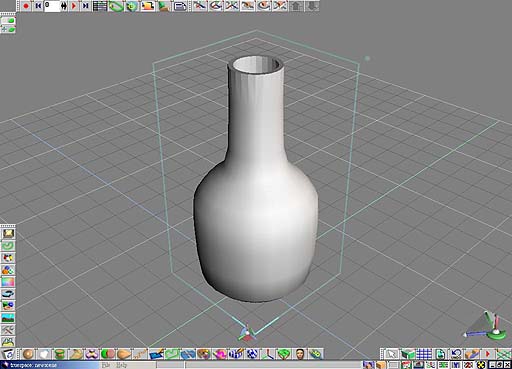

圖 9 : 完成模型的編輯

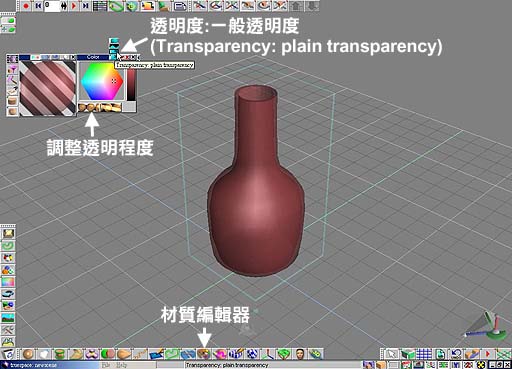

10. 開啟材質編輯器 (Material Editor)，將顏色 (Color) 設定為偏紅的顏色，並設定透明度:一般透明度 (Transparency: plain transparency)，拖曳下方的滑桿，可調整透明程度，如圖 10。

圖 10 : 設定瓶子的材質
