trueSpace 快速建模

本文原刊載於亞洲錄影世界 114 期 (2001 11~12 月、雙月刊)

作者：謝介哲‧個人網頁

適用版本：trueSpace4+

為了讓物件有更理想的外觀，接下來即可使用移動/旋轉/縮放 (點線面) 來編輯我們所要的造型，如圖 09。也可以為了增加細節，使用新增邊線，再多新增一些足夠的邊線，來做編輯。

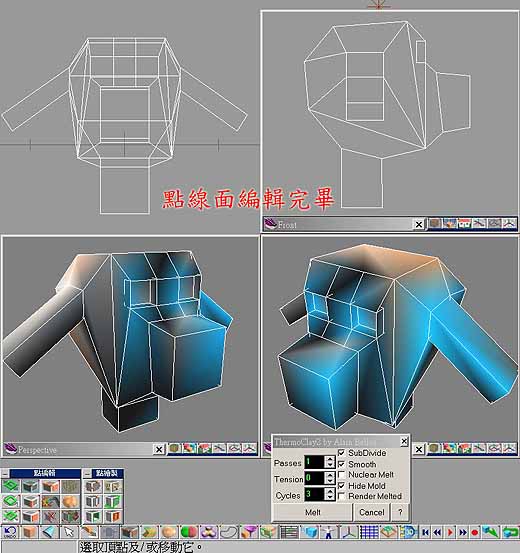

圖 09 : 修飾模型造型

有時物件在做完平滑的效果之後，因為邊線上殘餘了多餘的點，會使物件有不規則的地方產生，此時可以執行點編輯的選取邊線功能，可以藉此檢查出多餘的點，按下消除頂點，即可消除那些點，如此就可以得到規則的造型，如圖 10。

圖 10 : 刪除多餘的線

一旦，編輯好造型之後，再執行細分曲面，即可完成模型，如圖 11。如果要做表情動畫，可以把未執行細分曲面的模型，存成物件檔 .cob 來供日後編輯表情時使用。

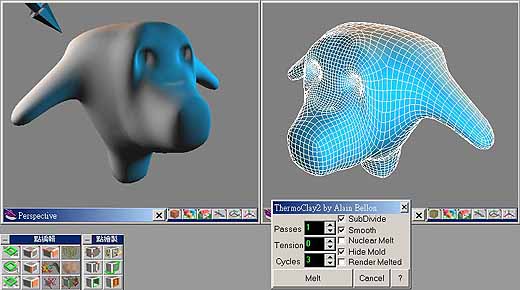

圖 11 : 完成後的造型，是不是與圖 8 部依樣了呢?

但是，有時光是連結這些點，並不足以使物件的造型，在執行平滑效果以後，看起來會合理。此時，我們就需要注意物件整個的佈線情況。例如人物臉部的細部部分，如圖12。一般來說，雖然盡量依照肌肉紋理來佈線，會得到較正確的效果，但是也可以依照使用者的經驗，多嘗試不同的佈線，而得到不同的效果。如嘴角細部等，需要一點特殊的佈線，如圖 13，讓執行完平滑效果之後，會得到較合理的造型。

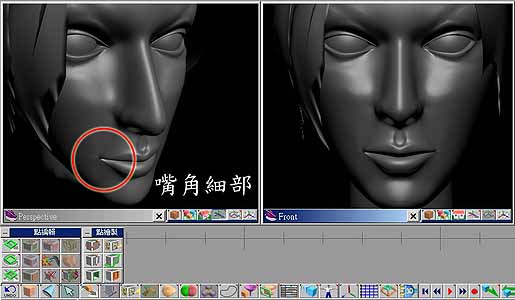

圖 12 : 細緻的修整

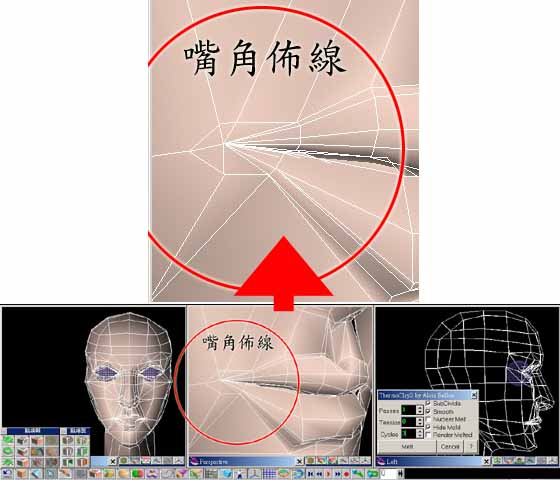

圖 13 : 細緻的修整

筆者習慣自訂此功能的快速鍵為1，長方形選取工具為 2，點線面分別為 Q/W/E，環繞著選取物件旋轉為 M，來增加作業效率，供讀者做參考。如欲建立快速鍵，可以將滑鼠箭頭移至想建立快速鍵的 icon 上，再按下 ctrl+F1，即可建立快速鍵。

truespace 裡內建有平滑四角等分物件的功能，在它的細分面板中，把角度選項調高超過90 度，可對物件做平滑功能，此功能近似其他 3D 軟體 smooth 的功能。重複執行幾次可以得到更平滑的作用。

另外，執行一次平滑四角等分物件的功能，就能製作像一般遊戲中所需要的 lowpolygon模型。

在這個範例中筆者使用 THC2.0 細分曲面這個外掛，來做平滑的效果，THC2.0 附在pluspack2 光碟中，把它載入 TS 中之後，可看到 ThermoClay2 的面板。

目前這樣的功能等於是建造有機物體模型的一大利器，許多好萊塢動畫師皆喜歡 polygon 輕鬆建模的方式，再經過 subdivision 次細分曲面的功能之後，即可獲得得平滑曲面的效果。THC3.0 的版本更可以在編輯點線面的同時，即時看到物件平滑的效果。另外，Truespace5.0 中已內建更完整的細分曲面功能。
