trueSpace 快速建模本文原刊載於亞洲錄影世界 114 期 (2001 11~12 月、雙月刊) |
|
| Page:2-1 |
適用版本：trueSpace4+ |
|
|
|
|
3D 建模在各個3D軟體中,通常是首要的任務。以筆者自己的經驗，使用
truespace 建立模型，是一件頗為愉快的事，親切的介面,直覺的工作流程。一直為愛好者所喜愛，以下介紹的範例，是使用
truespace4.1 的版本，現在 TS 已到 5.0 的版本。

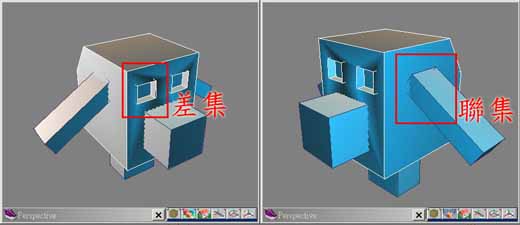

在本範例中，是以卡通狗的造型來做介紹，做出有機體造型的模型，以這個範例相同的 也可以用差集功能來切削方塊，以得到較理想的外型，如眼框凹處就以差集挖出眼框，先以大致的外觀置放。此時即可發揮您的想像力，就像在堆積木一樣，可任意直覺的擺放成個人所欲建立模型的雛形 如圖 01。

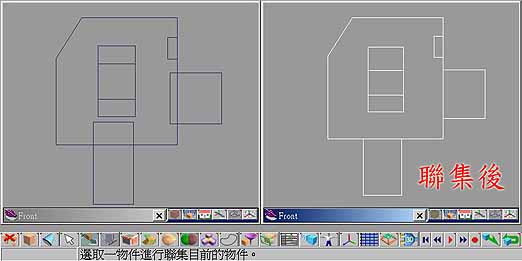

待擺放的動作完畢，再以布林運算中物件聯集的功能，在工作列中按下物件聯集的功能，接著滑鼠箭頭指標會變成一個膠水罐，此時點一下您要聯集的物件，重複這個動作，即可以將物件聯集結合成為一體，如此一來，算是已經完成了製作粗胚的第一個步驟，如圖 02。

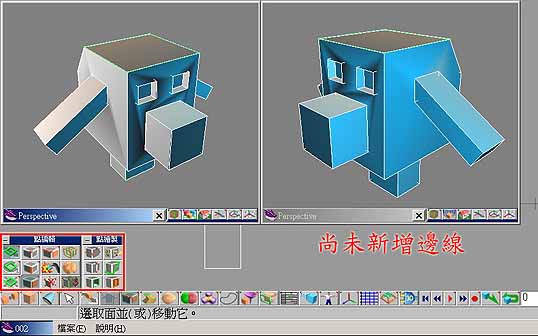

緊接著下來，繼續第二個步驟，按右鍵打開點線面編輯功能，會出現點編輯面板，接著按右鍵打開多邊形繪製工具，在點繪製的面板中按下新增邊線的功能，如圖 03，點下所欲連結的兩點，即會新增兩點間的邊線，按下空白鍵結束新增邊線，可以連續點按其他欲連結的兩點。

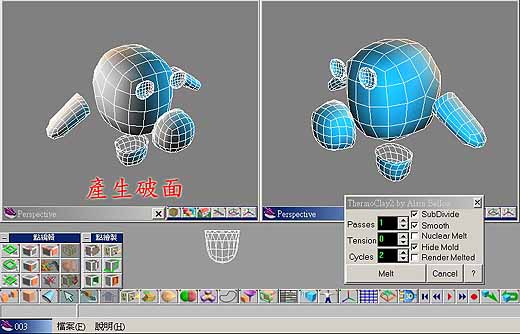

新增邊線的功能在此發揮了強大的作用。因為我們所完成的粗胚在後面的步驟裡，需要執行 subdivision 次細分曲面的功能，使原本多邊形的雛形轉換為平滑的曲面。但是才剛剛做完聯集的物件，如果一使用平滑功能之後，會有破面產生，如圖 04。

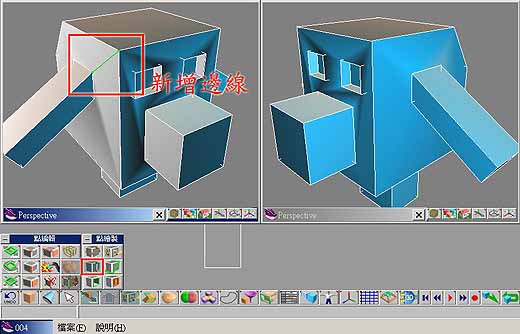

這時可以按下新增邊線的功能來連接原本物件中所缺少的邊線，如圖 05。另外，使用兩個透視小視窗，分別調整剛好讓物件的兩側均面向使用者，能更快地編輯兩側的造型。筆者習慣以整個物件做編輯，雖然在沒有對稱編輯功能的情況下，會比較麻煩一點。但是在看見整個模型之後，比較能迅速地看出模型的正確外觀。

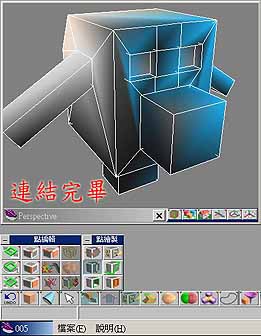

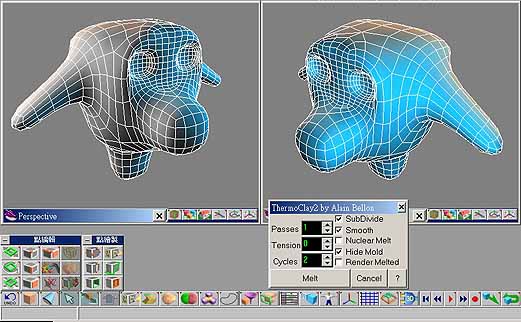

待連結完成這些點之後，如圖 06，載入外掛 THC2，參數設定如圖，如圖 07，按下 CTRL+M 來執行平滑功能，就不會有破面產生了，如圖 08。再按一次 CTRL+M 可以回復成原來的多邊形。這樣的優點可以免除在即時編輯時，因為已經細分曲面物件龐大的面數，而拖慢整個編輯的速度，相信有使用者已感受到執行即時編輯的功能時，速度會越來越慢。 |
|
|
|
|
|
|
|
|
|
|
|
作者：謝介哲 |
|
