適用版本: trueSpace5.x+ |
||||||
|
|
|||||||
|
現在世界杯足球正熱門，我們也來製作個足球湊熱鬧。 本文參考作者 Gene Gunderson 的教學，原始文件請參閱 http://www.tsdepot.co.uk/tutorials/competent/pages/football/ 本範例使用 trueSpace5 以上的版本即可，使用到工具幾何球體、延展、點編輯以及次細分表面。 請注意：在本範例中將大量的使用到點編輯工具的操作，您將可藉本範例熟悉點編輯工具使用。 工作環境: 建議使用實體並顯示框線的顯示模式。
|
|||||||
|
1. 加入一個解析度為 3 的幾何球體 (在幾何球體的圖示上按下滑鼠右鍵，可開啟屬性面板設定解析度)，仔細觀察一下這個幾何球體表面的頂點週邊，相鄰的分別有五面與六面二種，如圖 1。此處將球體的顏色維持是預設的白色，但是反射度改為
"Caligari 光滑質感 (Caligari Phong)"。
請注意: 反射度參數內反光數值較高的材質，在實體顯示下會顯的較暗，若是會影響到操作選取的話，您也可以到最後再用 "取代現有材質 (Paint over existing material)" 置換材質。
|
|||||||
|

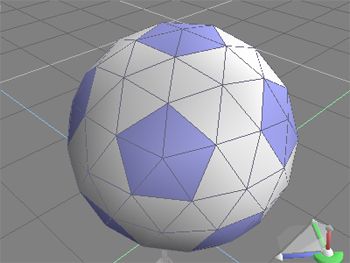

2. 目前我們有一個以三角面為基礎的球體，目前看起來與足球的造型是毫無關係。首先設定 "材質編輯器 (Material Editor)" 的顏色為淺藍色，使用 "表面彩繪 (Paint Face)" 工具，已頂點為中心相鄰為五個三角面彩繪。持續重複這個操作，將所有五個相鄰的三角面彩繪上顏色，一共有 12 個五邊形區域。現在的狀況看起來比較像個足球了，如圖 2。
|
|||||||
|

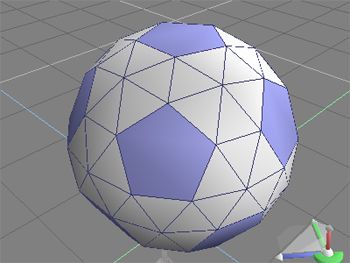

3. 使用 "點編輯: 點 (Point Edit: Vertices) 工具"，先選擇五邊形中心的點，然後用點編輯工具組內的 "消除頂點 (Erase Vertices)"，刪除這個中心點，如圖，一共有 12 個五邊形區域重複這項操作，完成如圖 3。 請注意: trueSpace 內預設的點編輯是透明編輯模式，本範例使用到很多的點編輯選取與操作，為避免背部的線條影響選取，所以我關閉了功能表 "檔案->環境設定->透明編輯"。

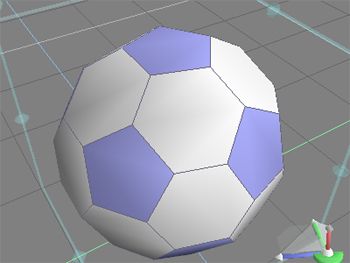

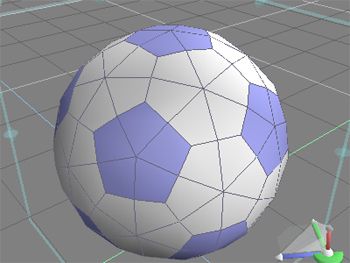

4. 使用 "點編輯: 點 (Point Edit: Vertices)" 工具，先選擇六邊形中心的點，然後用點編輯工具組內的 "消除頂點 (Erase Vertices)"，刪除這個中心點，一共有 20 個六邊形區域重複這項操作，完成如圖 4。
|
|||||||
5. 使用 "平滑四角等分 (Smooth Quad Divide)" 工具，執行一次，讓球體變的平滑，表面增加了一些頂點與邊線，如圖 5。其實這些新增加的頂點與邊線，還是與原始的幾何球體有所不一樣的。

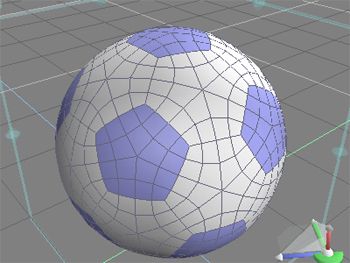

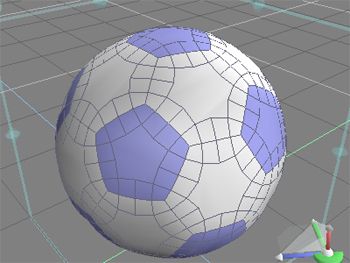

6. 使用 "新增次細分階層 (Add Subdivision layer)" 工具，執行一次。然後從次細分選項面板內選擇 "從次細分物件中取出完整的造型 (Extract final surface form SDS object)"，移除掉次細分的控制網面，並完成造型，如圖 6。此時的五邊形與六邊形就變的比較圓滑一點了。
|
|||||||
7. 再次的刪除掉五邊形與六邊形內的中心點，完成後如圖 7。

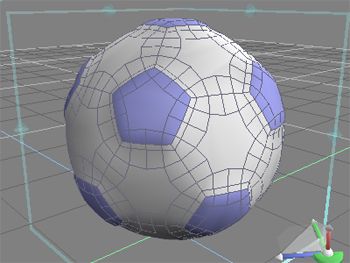

8. 使用 "點編輯: 面 (Point Edit: Faces)" 工具，並按下鍵盤的 Ctrl 件增加複選，選取五邊形內一共 16 個面。並且使用延展工具組內的 "斜角 (Bevel)"，斜角的參數為斜角: 0.05 與角度: 45。重複這個操作，將 12 個五邊形都進行相同的斜角，完成後如圖 8。
|
|||||||

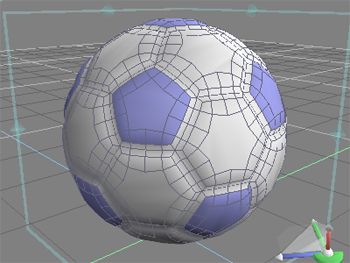

9. 使用 "點編輯: 面 (Point Edit: Faces)" 工具，並按下鍵盤的 Ctrl 件增加複選，選取六邊形內一共 19 個面。並且使用延展工具組內的 "斜角 (Bevel)"，斜角的參數為使用相同的斜角: 0.05 與角度: 45，完成後如圖。重複這個操作，將 20 個六邊形都進行相同的斜角，完成後如圖 9。

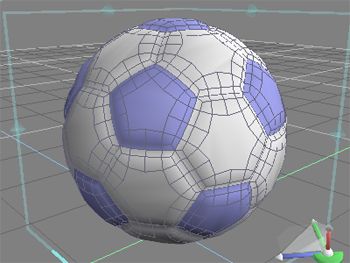

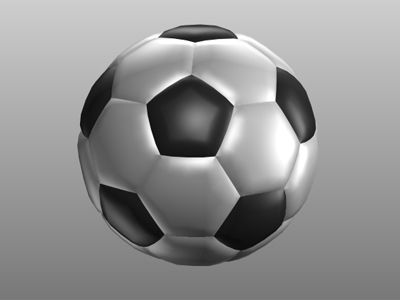

10. 整個足球的造型已經完成了，最後，將五邊形周圍的 20 個面，這是因為斜角工具所產的面，使用 "表面彩繪 (Paint Face)" 彩繪上相同的藍色，如圖 10。 此足球的模型一共有 1292 個面，若是您希望邊緣更加的平滑，可以使用次細分工具增加模型的網面。大功告成，我將球體藍色的部分用 "取代現有材質" 置換為黑色，著色後如圖 11。
|
|||||||
|
|
|||||||
|
