Star Field 外掛程式

作者：仕冶資訊技術服務小組
Page:1-1

適用版本: trueSpace6.0+

Star Field 外掛程式，可以在著色時產生外太空背景的效果，其中包含了遠處的星體，以及近處的星體。

安裝方式

1. 解壓縮所有的檔案，並放在 trueSpace 的安裝目錄內的 tSX 目錄內，如目錄 c:\trueSpace65\tSX。

2. 開啟 trueSpace，將此外掛程式安裝在 trueSpace 的工具列上其介面如圖 1。

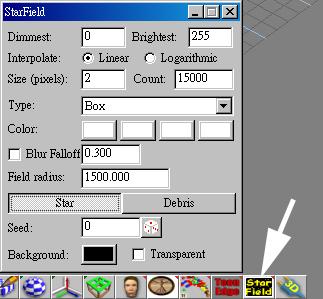

圖 1: Star Field 外掛程式工具與介面

　

基本概念

在其對話框中，有 Star 與 Debris 二個按鈕。其作用分別是：

Star: 為很遠很遠處的星體，鏡頭移動時不會動的，就好像在很遠很遠的外太空一般。
Debris: 當鏡頭移動 (飛行) 時，會隨著距離遠近變化的星體。

當選擇 Star 或 Debris 按鈕時，其對話框內參數其實都是獨立的，可以分別設定星體的 Color (顏色)、Count (數量)、Dimmest & Brightest (亮度)、Type (型態)、Blur (模糊)...等。

其效果必須啟用 Star Field 外掛程式，並經由著色才能夠顯示出來 (在後製作編輯器中無法著色預覽)。

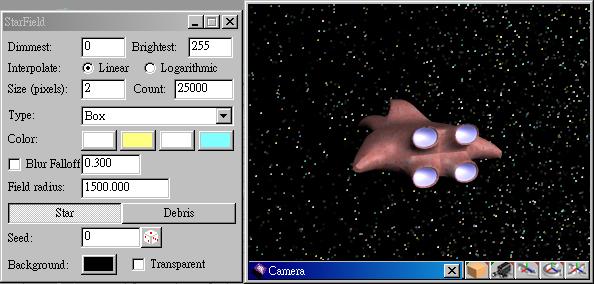

圖 2: 著色的效果

　

使用方式

  • Dimmest: 星星的暗度 (debris) [0-255 (255 為最亮)].
  • Brightest: 星星的亮度 (debris) [0-255 (255 為最亮)].
  • Linear/Logarithmic: 最暗到最亮間的演算法.
  • Size (Pixels): 星星的尺寸 (debris).
  • Count: 星星的數量 (debris).
  • Type: 星星的種類 (debris).
  • Color: 星星的顏色 (debris).
  • Blur: 星星的模糊 (debris). 數值為 0~1，越高越清晰，反之越低動態模糊的效果越明顯。
  • Falloff: 模糊的衰減.
  • Field radius: 環境的半徑.
  • Star/Debris button: 選擇 Star/Debris 設定頁面.
  • Seed: 隨機的 stars 與 debris.
  • Background: 背景顏色.
  • Transparent: 背景透明 (使用 trueSpace 背景).

關於 Field radius

1. 關於 Field radius 環境的半徑，也就是說星體在此範圍內分部，如圖 3，畫面中二個透視圖的角度與距離都相同。Field radius 的設定 Star 為 1500，Debris 的設定為 1，其中的 Star (描寫遠處的外太空)，分布在很廣闊的範圍，而 Debris 的星體就被集中在一起。

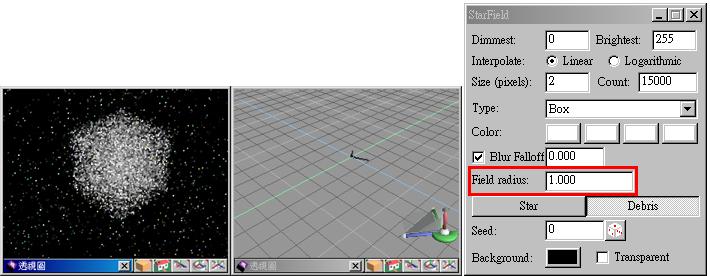

圖 3: Debris 的 Field radius 設定為 1，因此 Debris 星體都集中在場景的中間

請注意：若是在一個很大的太空場景中，攝影機有運動的話，Field Radius 這個數值不要設的太小。

　

超光速

1. 若是想要作出像電影星際大戰中的超光速效果，必須開啟 Blur Falloff 的設定，以及一台運動的攝影機。在 StarField 中的 Debris 幾個簡單的設定如下，而 Star 的參數就沒有特別的設定，如圖 4：

　

  • Dimmest: 255，強調著色的效果，而 Brightest 維持 255 不變。
  • Count: 數量則為 5000。
  • Blur Falloff: 為 0，最模糊的效果。
  • Field radius: 為 1
  • 在 trueSpace 中設定一台運動的攝影機，如圖 5 的右側畫面，由於 Field radius 的數值很低，星體都被集中在一起，所以這台攝影機的距離不要離場景中心點太遠，在動畫時穿過星體即可。
  • 圖 5 畫面的左側視窗為攝影機的畫面，我們使用了比較誇張的亮度，這樣會讓超光速的效果較為明顯。

　


圖 4: Debris 的設定


圖 5: trueSpace 場景的設定

2. 著色後的效果，如圖 6

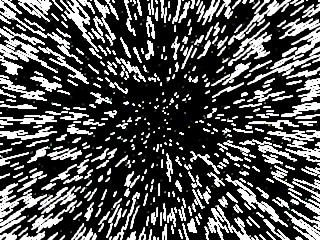

圖 6: 超光速的效果

3. 若是您希望 Debris 有較大的 Field radius，超光速的效果可能會較不明顯，因此您必須增加 Count 星體的數量，以及攝影機在長距離下快速的運動，這樣模糊的效果才明顯。
