動畫現場-鏡頭變焦

作者：猶他茶壺

適用版本:trueSpace5+

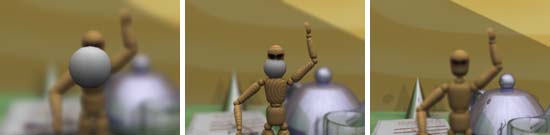

鏡頭對焦及失焦的畫面

trueSpace 中的景深 (Depth of field) 無法製作動畫，我們很巧妙地利用一個物體來欺騙 trueSpace 中的攝影機。主要就是攝影機可以去鎖定一個物體，當此一物體運動時焦面 (focus plane) 也會隨之變化，也就是利用此一效果來做到鏡頭變焦的效果。

※ 焦面:攝影機對焦的距離

擺設場景

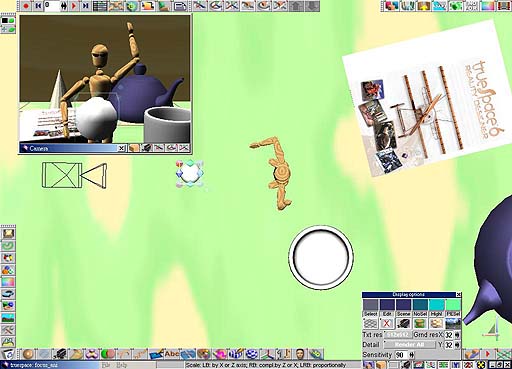

1. 擺設好場景及架上攝影機後，在場景中加入一個球體，請參考 focus_ani.scn 檔案，如圖 1。

圖 1 : 場景位置的擺設

2. 選取攝影機，並選擇鎖定目標 (Look At) 工具，此時滑鼠會變為膠水瓶的指標，點選球體，攝影機就會鎖定該球體，如圖 2 所示工具。

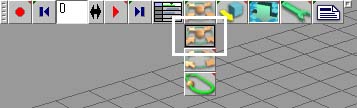

圖 2 : 鎖定目標工具

景深工具與後製作編輯器

3. 在著色工具上按下滑鼠右鍵，可開啟著色輸出的工具列，在景深的工具按鈕上按下滑鼠右鍵，可開啟後製作編輯器 (PostProcess Editor)，您可以從此處啟用景深的效果，如圖 3。

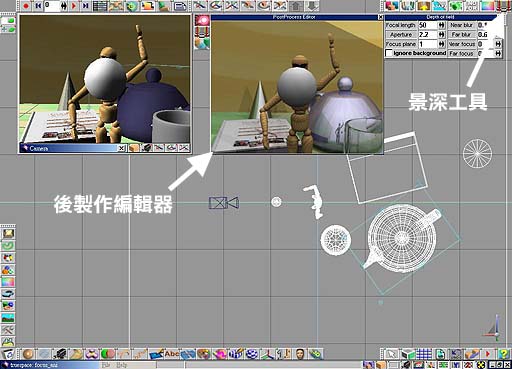

圖 3 : 景深工具與後製作編輯器

※ 在接下來的例子中為了凸顯效果，我們使用較誇張的景深模糊的效果。

變焦鏡頭

4. 景深的設定此處我們就不詳述。啟用景深後的效果，如圖 4；此時可以看到球體位於攝影機與木偶間，由於攝影機有鎖定球體，其焦面 (Focus plane) 為 1 公尺，聚焦的位置也在球體上，所以整個畫面中也是球體最為清晰，如圖 4-1。

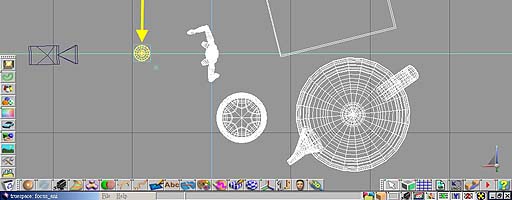

圖 4 : 聚焦位置 (球體) 位於攝影機與人偶之間，黃色箭頭處

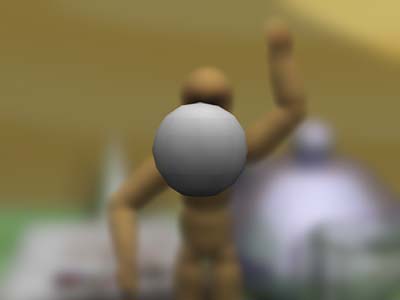

圖 4-1 : 著色後的效果，人偶與茶壺都挺模糊的

5. 移動球體到人偶頭部的位置，如圖 5，整個畫面中的人偶就變的是清晰的了，如圖 5-1。後方的茶壺與 4-1 比起來也隨著聚焦位置的改變而清晰了一點。

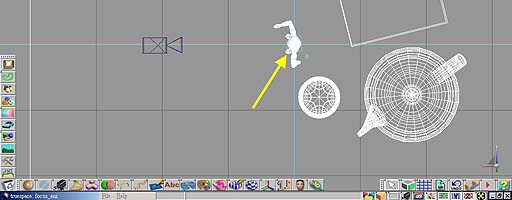

圖 5 : 聚焦位置 (球體) 位於人偶的位置，黃色箭頭處

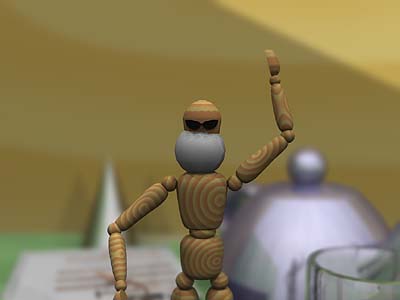

圖 5-1 : 現在聚焦餘人偶，故人偶的位置是清晰的

6. 移動球體到茶壺的附近，如圖 6，此時又變成茶壺附近較為清晰了，如圖 6-1。

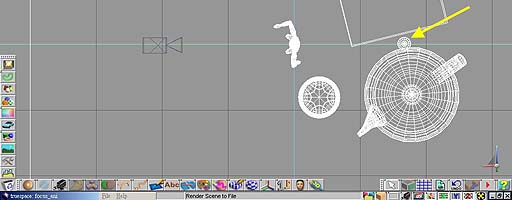

圖 6 : 聚焦位置 (球體) 位於茶壺的位置，黃色箭頭處

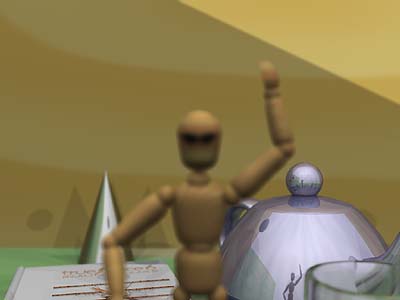

圖 6-1 : 現在聚焦於茶壺，故茶壺處較為清晰

7. 當然啦! 只要將球體運動的利用動畫的方式串起來，就可以製作出對焦的效果啦!! 最後別忘了將場景中對焦用的球體隱藏起來，你可以從場景編輯器 (Scene Editor) 中，在球體上按下滑鼠右鍵，從快顯清單中選擇隱藏 (visbility)；若是再搭配上鏡頭的 Zoom In/out 的效果，就有一段完美的對焦動畫了。

本範例的影片：focus_ani.zip (約850K)
