向量圖檔與 trueSpace 應用珠寶設計作者：仕冶資訊技術服務小組 |
|
| Page:1-2 |
適用版本:trueSpace5+ |
|
|
|
|

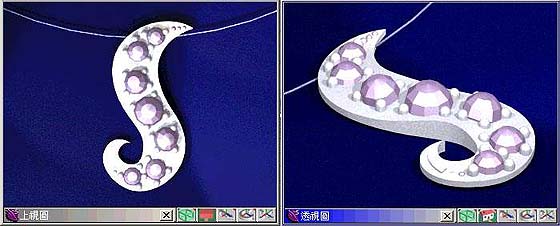

在本範例中，我們將說明使用向量軟體，如 Corel Draw、Illustrator...設計平面的造型，再將其匯入到
trueSpace 中完成 3D 的設計。
1. 使用向量軟體設計出來的平面向量圖，如圖 1。
|
|
|
|
|
|

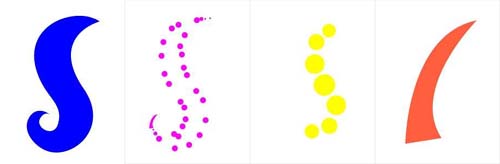

2. 將所有的線框取消改為色塊表現，顏色不拘，如圖 2。 3. 將所有的方塊分別儲存一個單獨檔案並將其輸出儲存成 .ai 格式檔案。必須注意的是檔案圖形要儘量大一些才不會導致輸入至trueSpace 時有變形的情況。

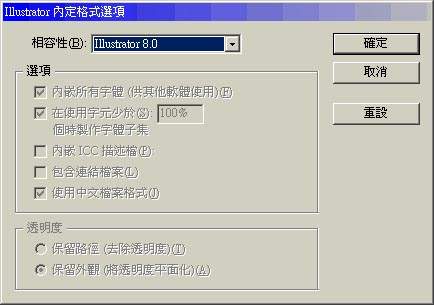

4. 輸入儲存檔名按下存檔鈕之後會再出現個對話方塊，在格式選項的相容性部份請選擇 Illustrator 8.0 ，按下存檔鈕。
5. 開啟trueSpace ，選擇載入物件。
6. 選擇剛剛儲存的向量檔，這時會出現一對話方塊，按下確定即可。
|
|
|
|
|
|
