飛行噴射氣流製作

Primal Particle FX for trueSpace

作者：猶他茶壺
Page:1-1

適用版本：trueSpace5+
本篇文章中我們利用 trueSpace 的基本動畫路徑工具，來製作飛行器的顏路徑運動，及利用 fxPak 中的 Primal Particles FX (PPFX) 製作出噴射氣流。

模型擺設

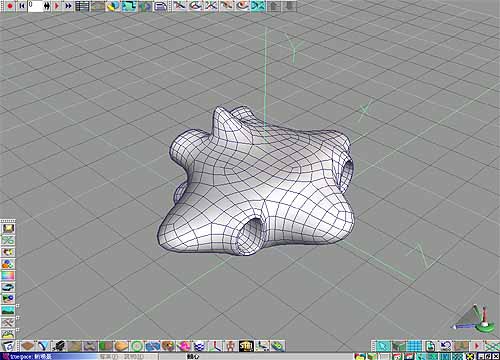

1. 首先我們先利用軸心工具，將太空船模型的軸心調整為 "Z 軸向前，Y 軸向上"，以利我們使用鎖定前方的工具，如圖1。

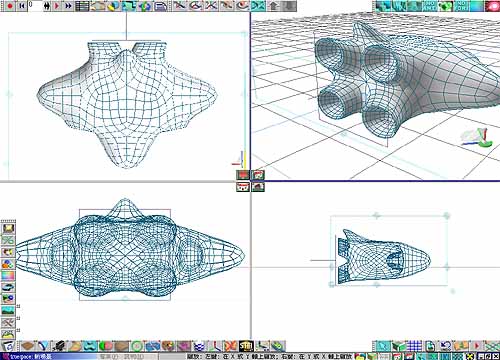

圖 1 : 設定物件軸心

2. 載入一組 PPFX 內建的效果ppfx_FierySmokeTrail.cob (PPFX 的效果是以 trueSpace *.cob 模型檔案型態儲存的)，如圖2。載入的物件在 trueSpace 中的名稱為 PPFX_Emitter,1。

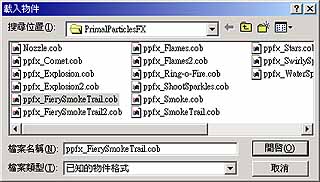

圖 2 : 載入 PPFX 物件

3. 此組 ppfx_FierySmokeTrail.cob 的效果已經具有動畫，您可以使用關鍵畫面編輯器刪除掉其的動畫，並將其調整至太空船模型的尾部，如圖3。


圖 3 : 調整 PPFX 物件位置

連結及動畫

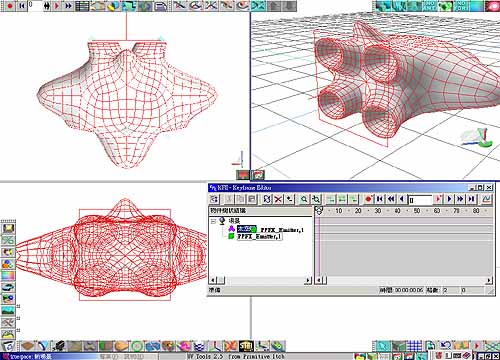

4a. 開啟關鍵畫面編輯器，在選取PPFX_Emitter,1的模式下，在關鍵畫面編輯器中拖曳其圖示並方放置到太空船模型上，以進行二者的連結，如圖4a。


圖 4a : 使用關鍵畫面編輯器進行連結

4b. 若是您是使用等位或向下連結的工具的話，必須先選取太空船模型，然後選擇等位連結的工具，並點選太空船尾部的PPFX_Emitter,1物件，如圖4b。

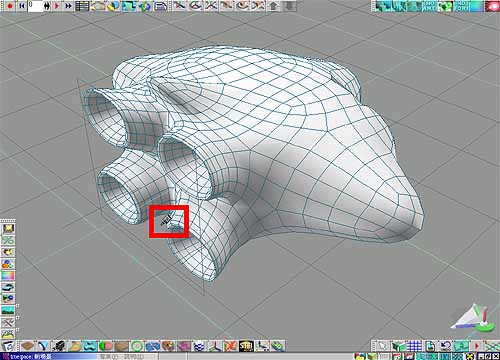

圖 4b : 使用連結工具進行連結

5. 上述二種連結的方式是相同的，只是選擇作用中的物件不同。從關鍵畫面編輯器中，展開連結後的物件NoName,1，您可以看出太空船物件是在PPFX_Emitter,1物件的上方，就表示連結後軸心會以太空船為依據，如圖5。

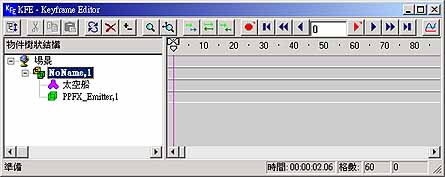

圖 5 : 連結後的關鍵畫面編輯器

6. 接下來將畫面切換為上視圖，啟用動畫路徑工具，如圖6a。其會開啟繪製路徑面板，將其節數設定為 30，如圖6b。此時滑鼠點選第一個位置是動畫起始的位置，如圖6c；我們設定其他二個節點的位置，如圖 6d 及 6e 位置。

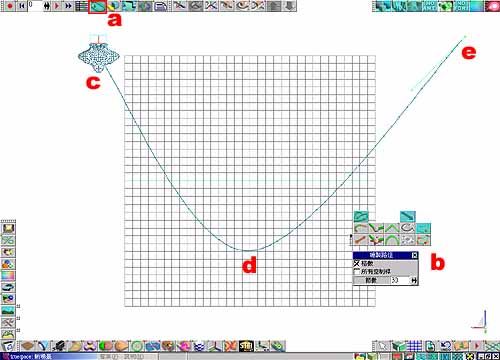

圖 6 : 設定動畫路徑

7. 此時太空船的飛行方向並不會沿著動畫路徑，所以在畫格第 0 格時，啟動鎖定前方的工具，如圖 7。如此一來，太空船就會沿著動畫路徑前進。

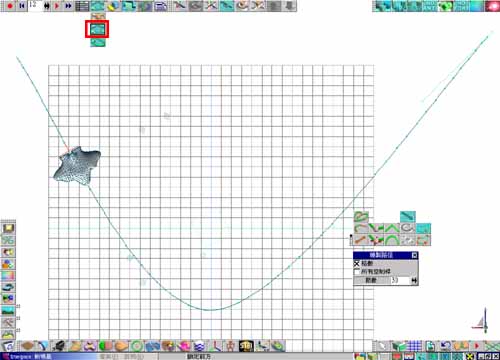

圖 7 : 太空船鎖定前方

8. 此時將畫格調整為 30 格，此位置剛好是太空船轉彎的地方，如圖8a。您會發現太空船是平平的轉彎，並沒有向似離心力的效果。消除此一現象，您可以在鎖定前方工具上按下滑鼠右鍵以開啟鎖定前方面板，啟用其中的傾斜選項，並調整數值為15，結果如圖 8b。此選項及數值可控制物件動畫，在轉彎時的離心力的表現。

※再次的按下路徑工具可將動畫路徑不顯示。

　


圖 8a : 未啟用傾斜


圖 8b : 啟用傾斜

Primal Particle FX

9. 此時調整你的畫面至畫格 30，並著色全場景，您可以看到動畫時的太空船尾部的噴射氣流，如圖 9a。若是無法看到尾部的噴射氣流，請啟動外掛程式 PPFX，如圖 9b。

　


圖 9a : 著色後的效果

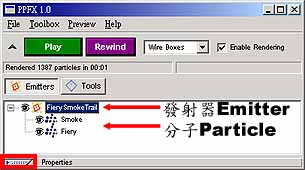

圖 9b : PPFX 面板

　

※我們可以看出 FierySmokeTrail 是發射器 (Emitter) 的名稱，其是由 Smoke 及 Fiery 二組分子 (Particle) 所構成。其中 Smoke 是 噴射氣流，Fiery 是燃燒的火焰。透過此處堆疊的方式，我們可以很容易的管理場景中 PPFX 的 發射器 (Emitter) 物件及其分子 (Particle)，包含其參數、分子外形、顏色…等效果。

10. 關於 PPFX 的基本操作，在此不做詳述。按下圖 9b 的地方可以展開 PPFX 操作面板，如圖10a。若是您覺得圖 9a 所噴射氣流少了點，您可以在 Smoke 分子上按下滑鼠右鍵，選擇 Duplicate Particle System，將分子 Smoke 複製一次。如此一來我們有二組 Smoke 分子及一組 Fiery 分子，再次著色如圖 10b。

　


圖 10b : 增加一組 Smoke 分子後的效果

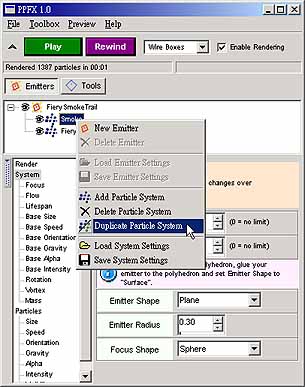

圖 10a : 展開的 PPFX 面板
　

11. 不同的拍攝角度，圖 11~14。

　


圖 11 : 效果


圖 12 : 效果


圖 13 : 效果


圖 14 : 效果

在某些程度上 Primal Particles FX (PPFX) 與 illusion 在原理上有點類似；透過相同的原理，舉凡煙火、爆破、火焰燃燒、噴射氣流、水流…等分子的效果，您都可以使用 PPFX 來產生。但是不同的是，illusion 比較偏向是後製作，而 PPFX 是在 trueSpace 中產生分子效果的，也就意味著，您可以有角度上的變化。好比說，拍攝一團燃燒的火焰。

下載 PPFX 試用版 (約 3.05 MB)

下載本範例影片 (約 590K, 2 秒)
