trueSpace5 與 Internet 支援

Shockwave 3D 格式

作者：猶他茶壺

試用版本：trueSpace5+

概述

近幾年網路頻寬的改變，網路技術日新月異；尤其是網路 3D 的應用。在最新的 Intel 3D 技術，你可以透過相關軟體輸出成高互動性的 3D 應用程式，可運用於網路行銷、遊戲、教學等等。以下文章簡單介叫如何使用 trueSpace 輸出至 Director 8.5 並利用 director 8.5來製作 shockwave 3D 的格式。

要轉換成 Shockwave 3D 模型，必須安裝「Conversion Pack」光碟，它所轉出的檔案為 Shockwave 3D(*.w3d)，這是 Macromedia 公司所開發的新一代互動 3D 標準，透過與 Director8.5 的整合，可以開發出極具魅力的網路 3D 多媒體。

在安裝了 Conversion Pack 之後，選擇「檔案」功能表「另存新檔」的「場景」選項，從載入檔案對話框中存檔型選擇「Macromedia3D *.w3d」，可匯出 Shockwave 3D Export 的檔案格式。

Shockwave 3D (*.w3d) 的檔案無法直接於網頁中瀏覽，必須透過 Director8.5 進行整合。

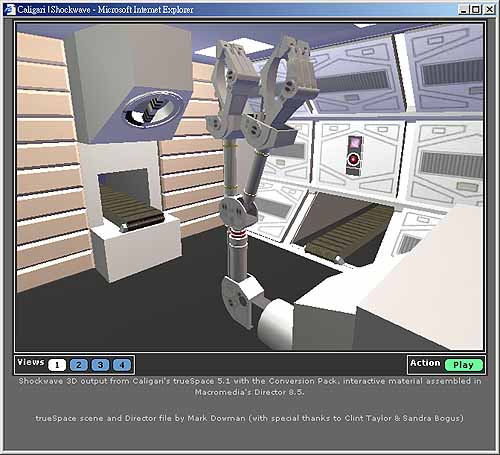

網頁上應用的範例

要在網頁上瀏覽Shockwave 3D的效果必須安裝Shockwave Player 8.5。您可以至Shockwave官方網站下載：

http://sdc.shockwave.com/shockwave/download/

更多的網路應用範例：

http://www.macromedia.com/software/shockwaveplayer/3d_content/samples/

trueSpace 與 Director8.5 的應用

1. 先在 trueSpace 設計好一個場景，選擇 檔案->另存新檔->場景，在存檔類型中選擇 Macromedia3D *.w3d，將場景存成*.w3d的類型。在此前提下您必須先安裝Conversion Pack for trueSpace5。如圖 1。

圖1 : 在此範例並未有動畫，只有一盞基本的攝影機

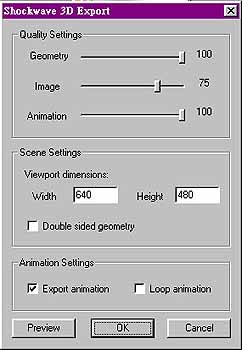

2. 按下確定之後會出現一個 Shockwave 3D Export 對話方塊。Quality Settings 是讓你設定輸出之後的畫面解析度；Scens Settings 是讓您設定輸出的場景大小；Animation Settings 是讓您選擇是否要將製作的動作輸出。如圖 2

圖 2 : Shockwave 3D 匯出面板

圖 3 : Macromedia Director8.5

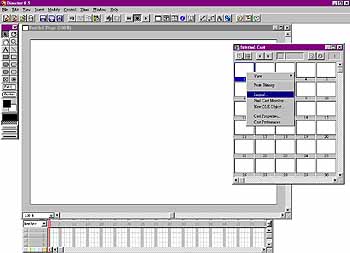

4. 在 Cast 視窗裡第一格按滑鼠右鍵會出現一個對話方塊，選擇 import。如圖 4

圖 4 : Cast 視窗

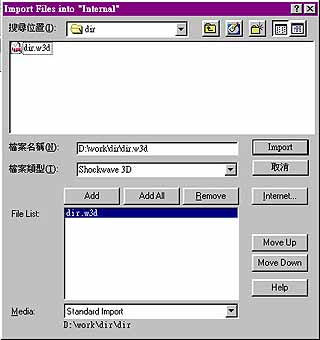

圖 5 : Import 檔案對話框

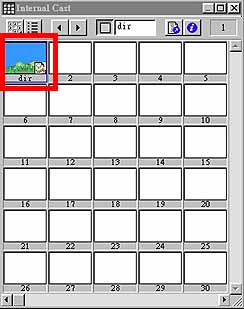

6. 此時在 Cast 視窗裡第一格會出現場景的縮小樣式。如圖 6

圖 6

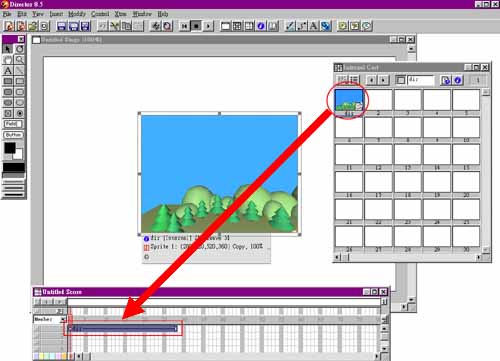

7. 將 Cast 的場景 Member 拖曳到 Score (劇本視窗) 就可以讓剛剛做的檔案出現在Stage (舞台) 上啦！如圖 7

圖 7 : 加入 Stage

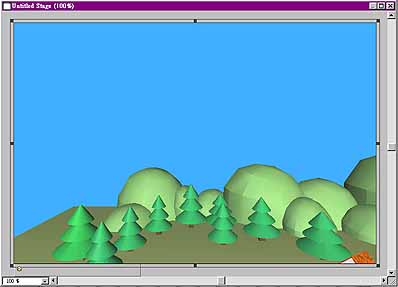

8. 你可以拖曳對角黑點的方式將 3D 檔案放大至整個 Stage。如圖 8

圖 8 : 調整尺寸

9. 接下來我們真正要設計 3D 互動的效果。開啟 Library 視窗，點選視窗左上角的Library List；選擇 Navigation 類別，如圖 9。

圖 9 : Library 視窗

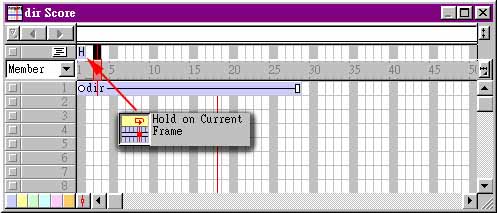

10. 選擇 Navigation 類別裡的 Hold on Current Frame，將這 Behavior 拖曳至 Score 視窗的影格腳本頻道上的 Frame 1，如圖 10。此目的是為了讓影片停留在 Frame 1 一直播放。

圖 10 :

11. 接下來在 Library List 選擇 3D Behavior，其中又分為 Action 與 Triggers，如圖11；選擇 Action 來設定指定執行的動作。

圖11

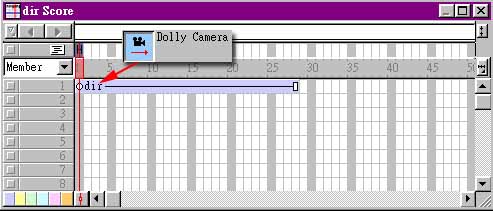

12. 選擇 Dolly Camera （縮放攝影機），將其拖曳至Score 視窗的sprite channels，如圖12。

圖12

13. 接著會出現 Dolly Camera 的設定視窗，如圖13。Amount to dolly frame 為每個 Frame 中移動攝影機的數值。

圖13

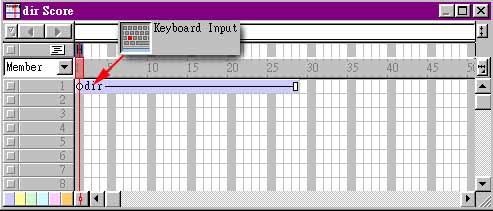

14. 接下來在 Library List 選擇 Tiggers，沒有設定 Tiggers 則 Camera 也不會移動；選擇 Keyboard Input，將其拖曳至 Score 視窗的 sprite channels，如圖14。

圖14

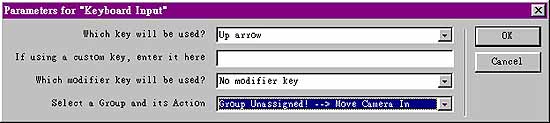

15. 接著會出現 Keyboard Input 的設定視窗，如圖 15。在這裡你可以設定上、下、左、右鍵或搭配 ctrl 或 shift 等來指定動作。在此範例中設定 up 方向鍵不需任何輔助鍵為 Camera 前進的指令。

圖15

16. 重複步驟 10～14 設定其他的動作指令。

17. 當所有互動設定完成，可選擇圖示功能表的 Publish 鍵或功能表的 File/Publish；完成後你可以在檔案資料夾中看到一個 *.dcr 與 *.htm。你也可以在網頁編輯軟體中將 *.dcr 做些編排。

點選此處，可以瀏覽完成作品
