trueSpace5 與 Internet 支援(一)

Viewpoint Metastream 格式

作者：猶他茶壺

試用版本：trueSpace5+

準備輸出

「Conversion Pack」光碟 (for trueSpace5) 中，除了提供工業標準的 IGES、SAT 及 STL及 Micromedia Shockwave 3D 檔案輸出外，還可以提供您 Viewpoint Metastream 3D 的檔案格式輸出及產生 HTML 文件。檔案的輸出非常的簡單，我們現在就來看看如何的製作：

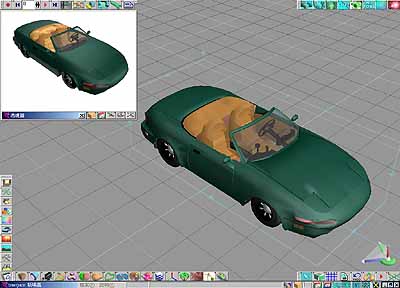

1 在場景中加入要輸出的物件或場景，畫面中模型及貼圖。

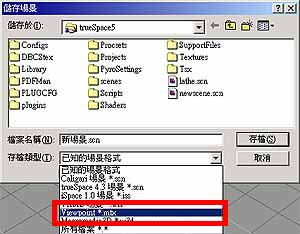

2 在 trueSpace5 中的「檔案」功能表選擇「另存新檔」的「場景」選項，並從對話框存檔類型中選擇 Viewpoint *.mtx 的檔案格式，接著會開啟「VET 匯出」對話框。

3 您可以按下「預覽」的按鈕，其會自動的開啟瀏覽器作為預覽工具。若是您並未安裝 Viewpoint 的瀏覽工具，會自動的上網下載。

4 使用滑鼠左鍵可以以環繞物件的方式瀏覽此物件，滑鼠右鍵可以拉近或拉遠目視點。最後從「VET 匯出」的對話方塊中，按下「確定」按鈕trueSpace5會幫您產生*.mtx的模型檔案及HTML文件。容易吧！

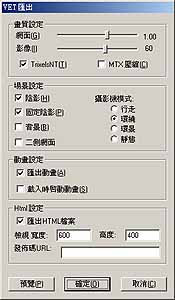

VET 匯出屬性之說明

畫質設定

畫質設定可以讓您調整輸出結果為 VET 檔案時的畫質/檔案尺寸。

‧網面：調整模型輸出的網面品質。數值越小畫質較低，檔案尺寸越小；反之，數值越大畫質越佳，檔案尺寸較大。預設值為 1。

‧影像：指定貼圖影像的畫質，數值越小畫質較低，反之，數值越大畫質越佳。

‧使用 TrixelsNT 選項：啟用/關閉 wavelet 圖形壓縮，建議您啟用此預設選項。

‧MTX 壓縮：啟用/關閉 mtx 檔案壓縮，若是啟用壓縮的話，輸出的檔案為 *.mtz。

場景設定

場景設定讓您在輸出場景時，畫面調整。

‧陰影選項：啟用/關閉陰影產生與 Viewpoint 播放器中陰影產生於物件底部。

‧固定陰影選項：當此選項啟動時，陰影會固定在地面，並不會因模型運動而跟隨著移動；主要是模型有上下運動時，此選項就變的比較重要了。

‧背景：啟用/關閉 trueSpace5 中的背景輸出，Viewpoint 中輸出支援速色的背景及背景影像的貼圖；當核取此選項時，輸出的場景中背景影像是以圓柱體的方式環繞整個場景。在 trueSpace5 除顏色及背景影像外，其他如漸層、雪花均無法輸出在 VET 檔案中。

‧攝影機模式：設定攝影機移動的型態。

行走：按下滑鼠左鍵可以在場景中隨意的走動 (滑鼠水平或左右移動可轉動攝影機，滑鼠垂直或前後移動可前進/後退，按下「CTRL」鍵可上下移動攝影機)，按下滑鼠右鍵並拖曳可 Zoom In/Out。

環繞：按下滑鼠左鍵並拖曳可自由的旋轉模型，按下滑鼠右鍵並拖曳可 Zoom In/Out。

環景：按下滑鼠左鍵自由的環繞場景 (滑鼠水平或左右移動可轉動攝影機，滑鼠垂直或前後移動可上下移動，按下「CTRL」鍵攝影機可 Zoom In/Out)，

靜態：攝影機無法進行巡覽。

動畫設定

動畫設定的部分設定模型動畫的輸出效果，目前的 VET 匯出已經可以將模型移動及可見性的動畫設定。

‧匯出動畫選項：啟用/關閉動畫輸出。

‧載入時啟動動畫選項：啟用/關閉載入場景時可使啟動動畫。

HTML 文件設定

‧匯出 HTML 文件：核取匯出 HTML 文件選項的話，trueSpace5 除了匯出 VET 的檔案外，還會產生 HTML 文件。

‧檢視寬度/高度：此處設定 HTML 中 VET 的瀏覽區在瀏覽器中的尺寸。

‧預覽：點選「預覽」按鈕，會開啟預設的瀏覽器，顯示的場景是您即將匯出到網頁上的結果。在預覽時的操作與匯出時的巡覽方式完全相同。

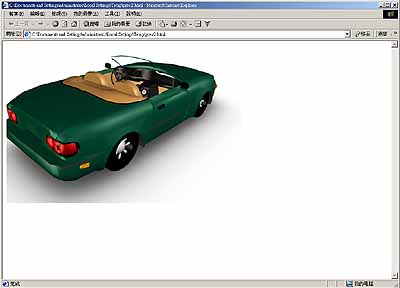

下圖為 Viewpoint 於網頁上的效果

其他

‧若是匯出的場景中並不是單一物件，您在匯出 VET 檔案前，必須將場景中所有的模型連結起來。

‧TrueSpace5 匯出 VET 檔案時，可以將程序化材質及貼圖，UV 貼圖設定等均可精準且完美的匯出。

‧Viewpoint 的模型幾乎可以達到 100% 的 Zoom In，都不會失真。同時其是使用資料流 (Stream) 的方式，並不像 VRML 需完整的下載後，才可瀏覽；其在下載的過程中，物件就可開始顯示。

‧更多於電子商務上的應用，請至官方網站 http://www.viewpoint.com

‧看 Viewpoint 網頁的效果 - 珠寶展示 http://www.digivision.com.tw/viewpoint.htm

我要發表意見

作者：猶他茶壺
