一體成型的車體
Page : 3-1
日期 : 2001/4/4

適用版本 : trueSpace5
資料整理：仕冶資訊技術服務小組
本範例說明 trueSpace5 建立曲線，並使用 NURBS Patch 工具雙軌跡表面 (Birail Surface)，將曲線變為模型，再利用接合 (Blend) 工具，完成我們的模型。

下載本範例的曲線檔案 : Birail.scn，Size : 6K。本檔案為步驟 6 完成的曲線。

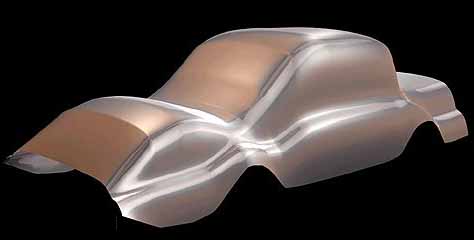

完成圖

　

建立三條曲線

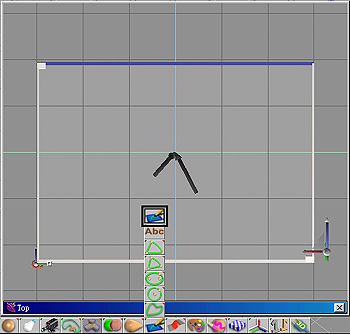

1. 先開啟一個上視圖視窗，並使用【繪製面板工具 (Drawpanel、DP)】拉出一個曲線繪製面板，如圖 1。


圖 1 : 加入繪製板

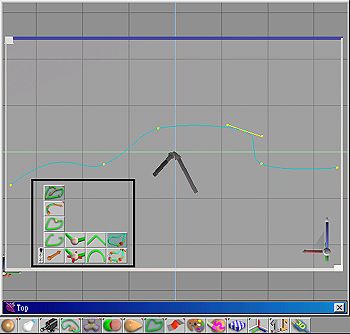

2. 使用【新增曲線 (Add Curve)】繪出車頂的曲線，如圖 2。按下【物件工具 (Object Tool)】，可退出曲線編輯模式。


圖 2 : 繪製曲線

※ 請注意 : trueSpace5 新的曲線功能，可以不需要按滑鼠右鍵來封閉曲線。
※ 請注意 : 退出曲線編輯模式後，按滑鼠右鍵，可以再進入曲線編輯模式。此時曲線編輯工具會出現在下方的【方塊 (Cornet)】中。

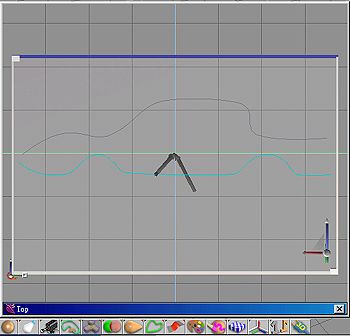

3. 重覆使用步驟 1&2，使用【新增曲線 (Add Curve)】繪出車底及擋泥板的曲線，如圖 3。


圖 3 : 繪製第二條曲線

※ 請注意 : 第一條曲線若是由左向右繪製的話，第二條曲線也必須循相同的方向繪製，否則在表面建立 (Skin) 的過程，會產生表面扭曲的情形。

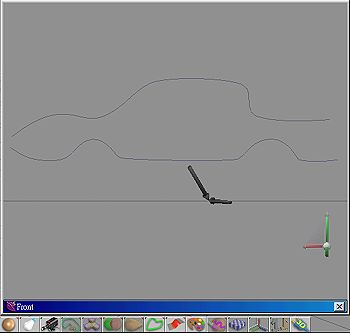

4. 調整曲線的角度及位置，讓它從像畫面中前視圖的樣子，如圖 4。


圖 4 : 將曲線立起來

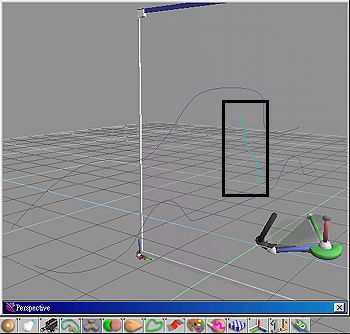

5. 參考上述的步驟建立第三條曲線，並與前二調曲線成垂直，如圖 5。此曲線讓車底的曲線，沿著並接合到車頂部的曲線。


圖 5 : 建立第三條曲線

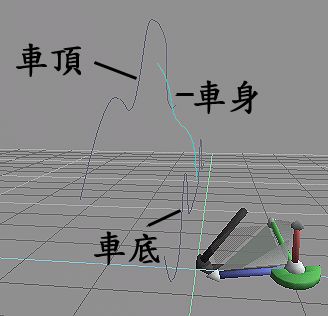

6. 事實上，車頂與車底是有點錯開，如圖 6。


圖 6 :三條曲線的位置

　

1‧2‧3
