環景影像光源 (Image Base Light，IBL)

Page : 3-1

作者 : 猶他茶壺工作室

日期 : 2001/4/3

適用版本 : trueSpace5

顧名思義，環景影像光源可以讓您選擇一張 "環景影像" 的檔案，作為背景 360 度環繞的貼圖。根據環景的圖片做為顏色及明亮度的依據，產生混合的周遭環境與自然的光線擴散，並可以將這將張環景影像真實的反射在物件上。同時攝影機拍攝位置、角度、Zoom In/Out 變化時，環景影像也會隨變化。環景影像光源其逼真的光線與陰影，特別適合做為戶外的模擬。

圖 1 : 環景影像光源 + 地面霧氣

圖 2

點選圖 1 或圖 2的圖片，可瀏覽較大的尺寸

環景影像光源功能

接下來我們來瞭解環景影像光源的應用技巧及參數設定。

請注意 : 使用環景影像光源，所需要的運算時間會較久，尤其是啟動了陰影效果。

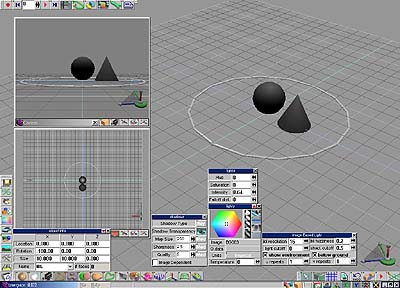

圖 3 : 環景影像光源為圓環狀

環景影像光源的外觀是圓環狀，如圖 3；在環景影像光源外著色全場景，其為球體的形狀，如圖 4。

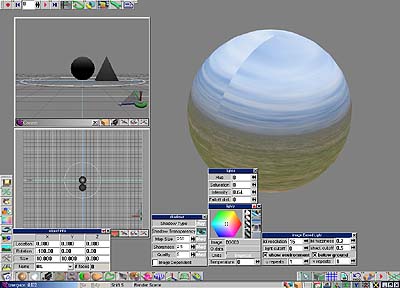

圖 4 : 環景影像光源著色後為球狀

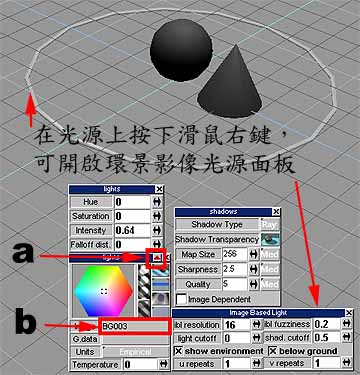

在光源上按下滑鼠右鍵可開啟屬性面板，分別為光源及環景影像光源二面板，如圖 5。

圖 5

光源面板 : 這與傳統的的光源面板相同，但是再右上角的紅色"倒三角形"圖示上點一下，其會變為 "正三角形"，可展開更多的屬性，如圖 5A 處。在影像右側的按鈕上點一下，會開啟影像瀏覽器，可由此選擇環景影像的圖片，如圖 5B 處。與一般的光源使用方式一樣，光源面板中可以設定衰減模式、顏色、強度、衰減距離與啟動質量光等選項。

圖 6

圖 7

環景影像檔案 : 除了光源面板中的強弱外，您所選定的環景影像檔案的色調也會對場景有所影響。如圖 6 及 7，在光源的設定上完全相同，為二者所使用的圖片不同而已。較明亮的光源可以產生較亮的效果，反之則較暗；若是較藍的色調，亦會導致較藍的反射及光線。

1‧2‧3

資料整理 : 仕冶資訊技術服務小組
